OUTDOORTECHNICALLIGHTINGCONSTANTCURRENTCATALOGUE / CATÁLOGOALUMBRADOTÉCNICOCORRIENTECONSTANTE LED2019/20

OUTDOORTECHNICALLIGHTINGCONSTANTCURRENTALUMBRADOTÉCNICOCORRIENTECONSTANTE LED2019/20

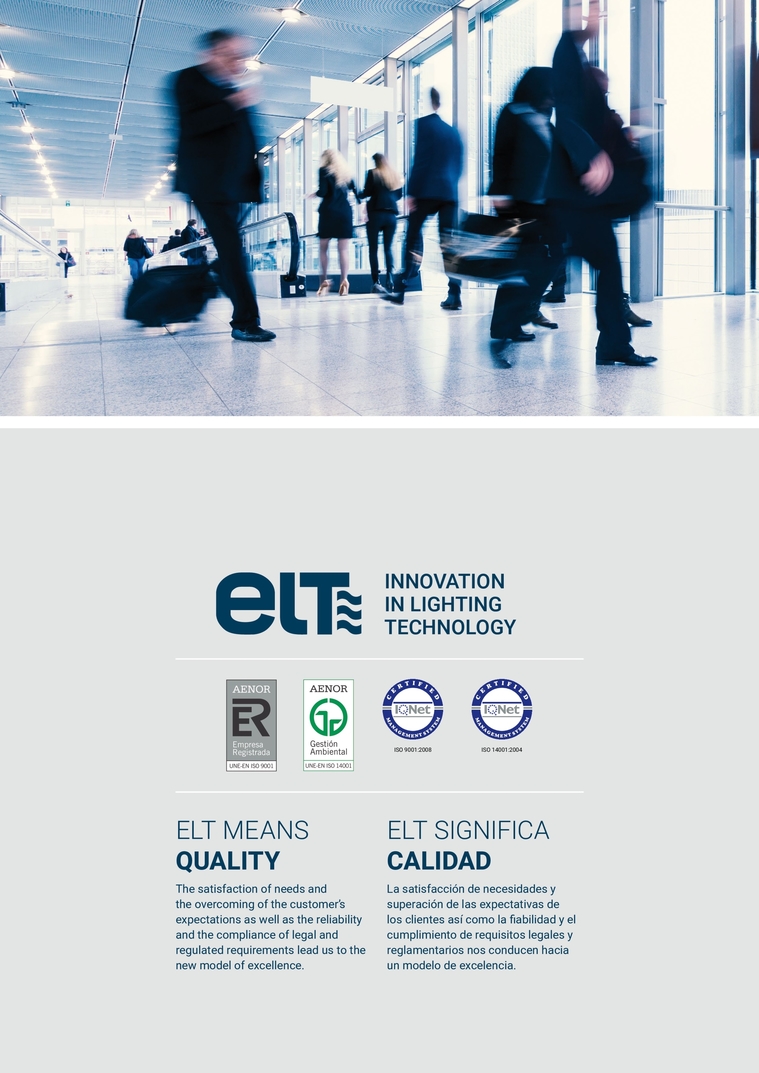

INNOVATIONIN LIGHTINGTECHNOLOGYELT MEANS QUALITYELT SIGNIFICA CALIDADLa satisfacción de necesidades y superación de las expectativas de los clientes así como la fiabilidad y el cumplimiento de requisitos legales y reglamentarios nos conducen hacia un modelo de excelencia.The satisfaction of needs and the overcoming of the customer’s expectations as well as the reliability and the compliance of legal and regulated requirements lead us to the new model of excellence.ISO 9001:2008ISO 14001:2004

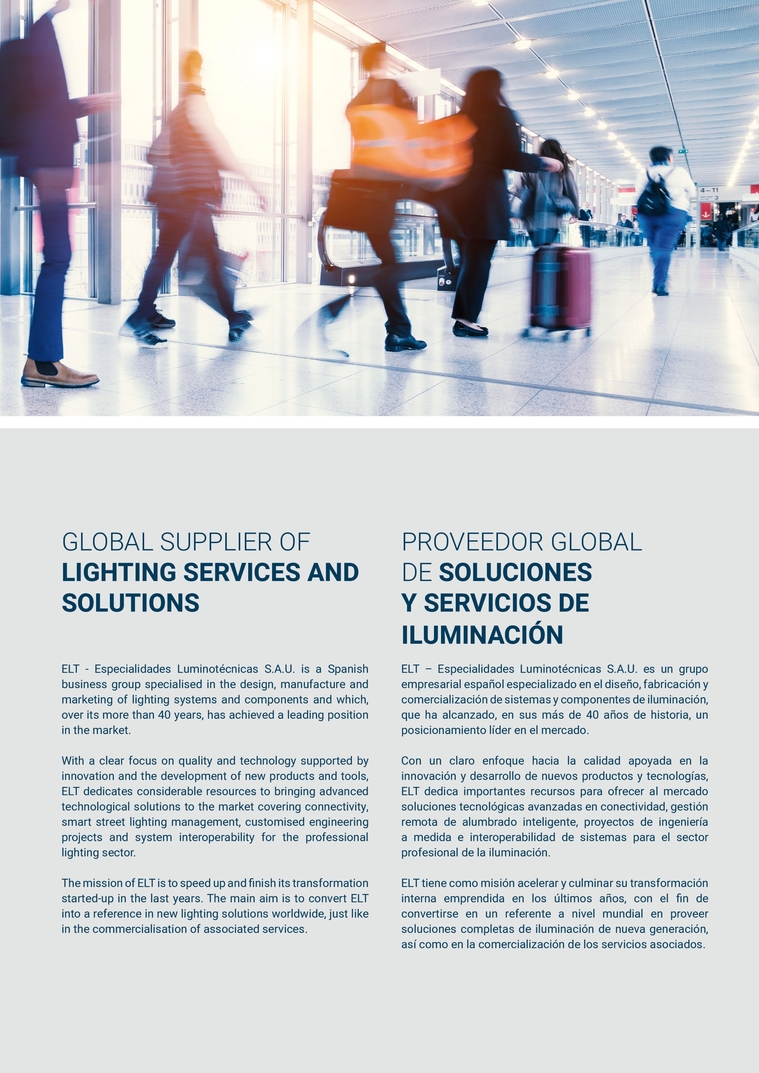

PROVEEDOR GLOBAL DE SOLUCIONES Y SERVICIOS DE ILUMINACIÓNELT – Especialidades Luminotécnicas S.A.U. es un grupo empresarial español especializado en el diseño, fabricación y comercialización de sistemas y componentes de iluminación, que ha alcanzado, en sus más de 40 años de historia, un posicionamiento líder en el mercado.Con un claro enfoque hacia la calidad apoyada en la innovación y desarrollo de nuevos productos y tecnologías, ELT dedica importantes recursos para ofrecer al mercado soluciones tecnológicas avanzadas en conectividad, gestión remota  de  alumbrado  inteligente,  proyectos  de  ingeniería a  medida  e  interoperabilidad  de  sistemas  para  el  sector profesional de la iluminación.ELT tiene como misión acelerar y culminar su transformación interna  emprendida  en  los  últimos  años,  con  el  fin  de convertirse en un referente a nivel mundial en proveer soluciones completas de iluminación de nueva generación, así como en la comercialización de los servicios asociados.  GLOBAL SUPPLIER OF LIGHTING SERVICES AND SOLUTIONSELT - Especialidades Luminotécnicas S.A.U. is a Spanish business group specialised in the design, manufacture and marketing of lighting systems and components and which, over its more than 40 years, has achieved a leading position in the market.With a clear focus on quality and technology supported by innovation and the development of new products and tools, ELT dedicates considerable resources to bringing advanced technological solutions to the market covering connectivity, smart street lighting management, customised engineering projects  and  system  interoperability  for  the  professional lighting sector.The mission of ELT is to speed up and finish its transformation started-up in the last years. The main aim is to convert ELT into a reference in new lighting solutions worldwide, just like in the commercialisation of associated services.

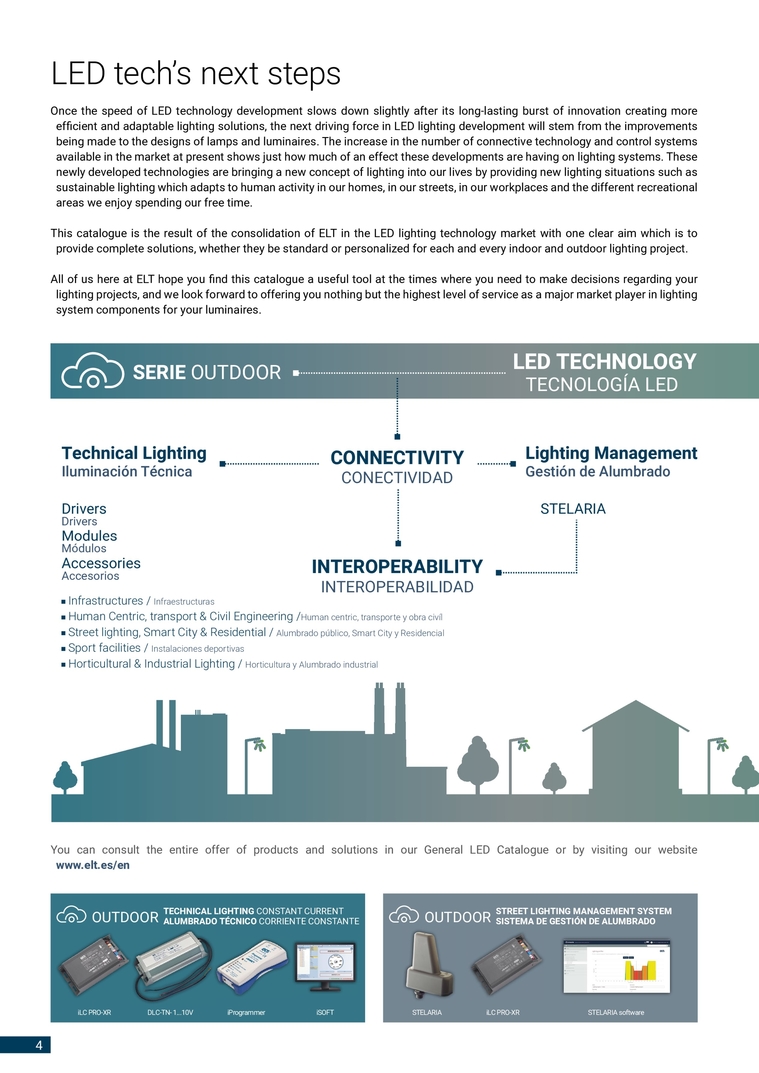

4SERIE OUTDOORTechnical LightingIluminación TécnicaDrivers DriversModules MódulosAccessoriesAccesorios  Infrastructures / Infraestructuras  Human Centric, transport & Civil Engineering /Human centric, transporte y obra civíl  Street lighting, Smart City & Residential / Alumbrado público, Smart City y Residencial  Sport facilities / Instalaciones deportivas  Horticultural & Industrial Lighting / Horticultura y Alumbrado industrial LED TECHNOLOGYTECNOLOGÍA LEDINTEROPERABILITYINTEROPERABILIDADYou  can  consult  the  entire  offer  of  products  and  solutions  in  our  General  LED  Catalogue  or  by  visiting  our  website  www.elt.es/enOUTDOORiLC PRO-XRDLC-TN- 1...10ViProgrammeriSOFTTECHNICAL LIGHTING CONSTANT CURRENTALUMBRADO TÉCNICO CORRIENTE CONSTANTEOUTDOORSTELARIASTREET LIGHTING MANAGEMENT SYSTEMSISTEMA DE GESTIÓN DE ALUMBRADOiLC PRO-XRSTELARIA softwareLED tech’s next stepsOnce the speed of LED technology development slows down slightly after its long-lasting burst of innovation creating more efficient and adaptable lighting solutions, the next driving force in LED lighting development will stem from the improvements being made to the designs of lamps and luminaires. The increase in the number of connective technology and control systems available in the market at present shows just how much of an effect these developments are having on lighting systems. These newly developed technologies are bringing a new concept of lighting into our lives by providing new lighting situations such as sustainable lighting which adapts to human activity in our homes, in our streets, in our workplaces and the different recreational areas we enjoy spending our free time. This catalogue is the result of the consolidation of ELT in the LED lighting technology market with one clear aim which is to provide complete solutions, whether they be standard or personalized for each and every indoor and outdoor lighting project. All of us here at ELT hope you find this catalogue a useful tool at the times where you need to make decisions regarding your lighting projects, and we look forward to offering you nothing but the highest level of service as a major market player in lighting system components for your luminaires. CONNECTIVITYCONECTIVIDADLighting ManagementGestión de AlumbradoSTELARIA

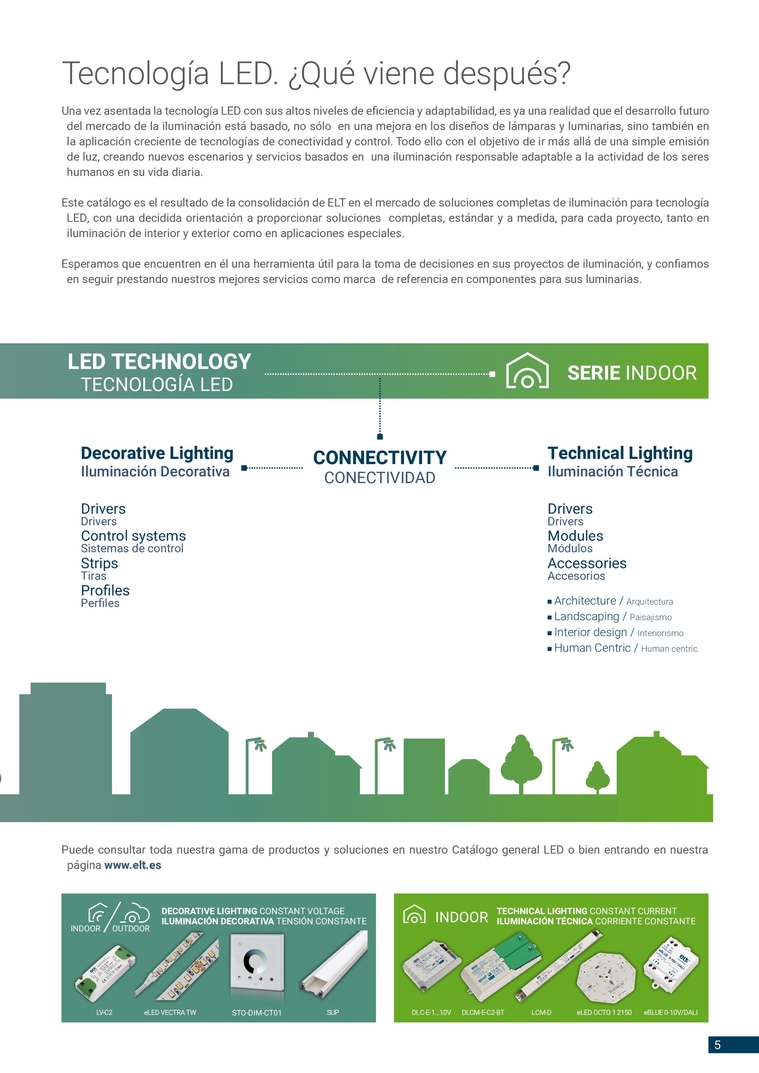

5SERIE INDOORPuede consultar toda nuestra gama de productos y soluciones en nuestro Catálogo general LED o bien entrando en nuestra página www.elt.esLV-C2eLED VECTRA TWSTO-DIM-CT01SUPDECORATIVE LIGHTING CONSTANT VOLTAGEILUMINACIÓN DECORATIVA TENSIÓN CONSTANTEINDOORDLC-E-1...10VDLCM-E-C2-BTeLED OCTO 1 2150eBLUE 0-10V/DALITECHNICAL LIGHTING CONSTANT CURRENTILUMINACIÓN TÉCNICA CORRIENTE CONSTANTE LCM-DTecnología LED. ¿Qué viene después?Una vez asentada la tecnología LED con sus altos niveles de eficiencia y adaptabilidad, es ya una realidad que el desarrollo futuro del mercado de la iluminación está basado, no sólo  en una mejora en los diseños de lámparas y luminarias, sino también en la aplicación creciente de tecnologías de conectividad y control. Todo ello con el objetivo de ir más allá de una simple emisión de luz, creando nuevos escenarios y servicios basados en  una iluminación responsable adaptable a la actividad de los seres humanos en su vida diaria.Este catálogo es el resultado de la consolidación de ELT en el mercado de soluciones completas de iluminación para tecnología LED, con una decidida orientación a proporcionar soluciones  completas, estándar y a medida, para cada proyecto, tanto en iluminación de interior y exterior como en aplicaciones especiales.Esperamos que encuentren en él una herramienta útil para la toma de decisiones en sus proyectos de iluminación, y confiamos en seguir prestando nuestros mejores servicios como marca  de referencia en componentes para sus luminarias. LED TECHNOLOGYTECNOLOGÍA LEDDecorative LightingIluminación DecorativaTechnical LightingIluminación TécnicaDrivers DriversModules MódulosAccessoriesAccesorios  Architecture /  Arquitectura  Landscaping /  Paisajismo  Interior design /  Interiorismo  Human Centric / Human centricDrivers DriversControl systemsSistemas de control StripsTirasProfilesPerfilesOUTDOORINDOORCONNECTIVITYCONECTIVIDAD

TECHNICALLIGHTINGCONSTANTCURRENTALUMBRADOTÉCNICOCORRIENTECONSTANTE OUTDOOR

1.DRIVERS + ACCESSORIESDrivers + accesorios82.MODULESMódulos483.GENERAL INFORMATIONInformación general604. INDEX OF PRODUCTÍndice de producto76

DRIVERS + ACCESORIOS1. DRIVERS + ACCESSORIESTECHNICALLIGHTINGCONSTANTCURRENTALUMBRADOTÉCNICOCORRIENTECONSTANTE OUTDOOR

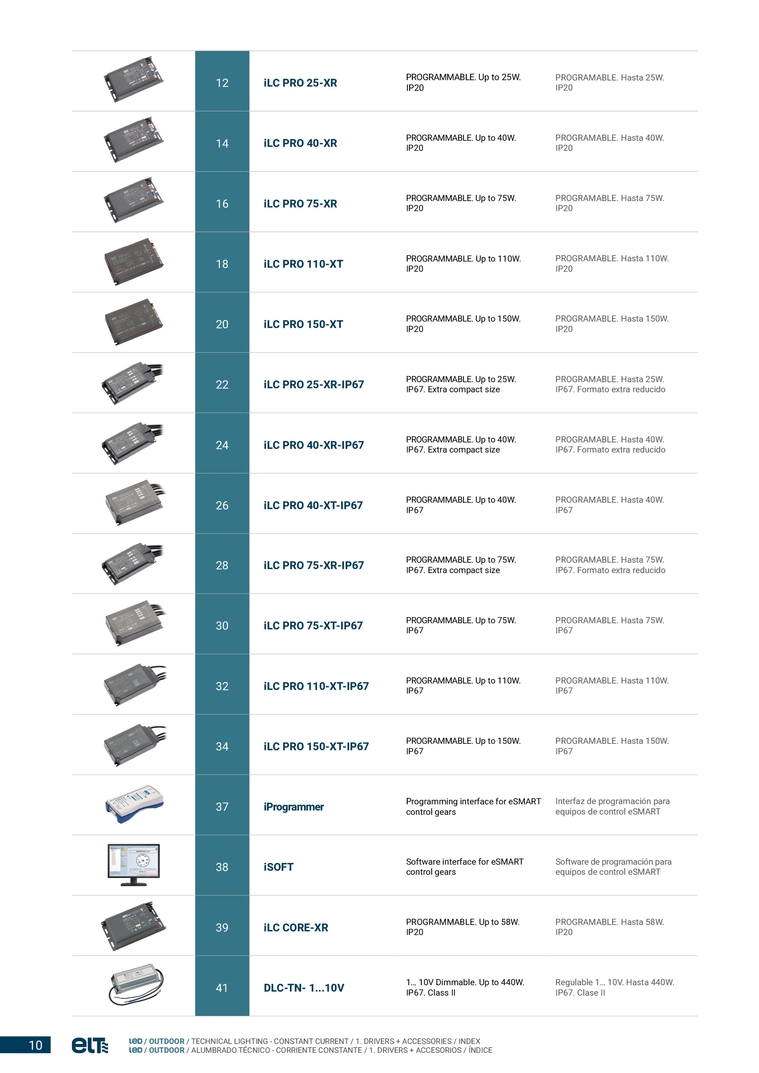

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / INDEX / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOS / ÍNDICE1012iLC PRO 25-XRPROGRAMMABLE. Up to 25W. IP20PROGRAMABLE. Hasta 25W.IP2014iLC PRO 40-XRPROGRAMMABLE. Up to 40W.IP20PROGRAMABLE. Hasta 40W.IP2016iLC PRO 75-XRPROGRAMMABLE. Up to 75W.IP20PROGRAMABLE. Hasta 75W.IP2018iLC PRO 110-XTPROGRAMMABLE. Up to 110W.IP20PROGRAMABLE. Hasta 110W.IP2020iLC PRO 150-XTPROGRAMMABLE. Up to 150W.IP20PROGRAMABLE. Hasta 150W.IP2022iLC PRO 25-XR-IP67PROGRAMMABLE. Up to 25W.IP67. Extra compact sizePROGRAMABLE. Hasta 25W.IP67. Formato extra reducido24iLC PRO 40-XR-IP67PROGRAMMABLE. Up to 40W.IP67. Extra compact sizePROGRAMABLE. Hasta 40W.IP67. Formato extra reducido26iLC PRO 40-XT-IP67PROGRAMMABLE. Up to 40W.IP67PROGRAMABLE. Hasta 40W.IP6728iLC PRO 75-XR-IP67PROGRAMMABLE. Up to 75W.IP67. Extra compact sizePROGRAMABLE. Hasta 75W.IP67. Formato extra reducido30iLC PRO 75-XT-IP67PROGRAMMABLE. Up to 75W.IP67PROGRAMABLE. Hasta 75W.IP6732iLC PRO 110-XT-IP67PROGRAMMABLE. Up to 110W.IP67PROGRAMABLE. Hasta 110W.IP6734iLC PRO 150-XT-IP67PROGRAMMABLE. Up to 150W.IP67PROGRAMABLE. Hasta 150W.IP6737iProgrammerProgramming interface for eSMART control gearsInterfaz de programación para equipos de control eSMART38iSOFTSoftware interface for eSMART control gearsSoftware de programación para equipos de control eSMART39iLC CORE-XRPROGRAMMABLE. Up to 58W.  IP20PROGRAMABLE. Hasta 58W.  IP2041DLC-TN- 1...10V1… 10V Dimmable. Up to 440W.IP67. Class IIRegulable 1… 10V. Hasta 440W.IP67. Clase II

11 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / INDEX / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOS / ÍNDICE42DLC 2x-TN- 1...10V1… 10V Dimmable. Up to 2x225W.IP67. Class IIRegulable 1… 10V. Hasta 2x225W.IP67. Clase II43LC-XTUp to 150W IP20Hasta 150WIP2044LC-XR-IP67 VALUEUp to 54W IP67Hasta 54WIP6745LC-E-VDRUp to 50W IP20Hasta 50WIP2046LC-ENUp to 10WIP67Hasta 10WIP6747ODPProtection against electrostatic discharge in the LED moduleEquipos para protección contra descargas electrostáticas en el módulo LED

1DRIVERS + ACC. DRIVERS + ACC.12 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 25-XR180-277VAC 50...60HzØ 4,2140,5129,174,35010,832Technical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolventeMin. Operating temp / Temp. mín.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC PRO 25/200...1050-XR99161645,25... 17,535015... 500,98>8680-407,50... 2550015... 50>8810,5... 2570015... 36>8715,8... 25105015... 24>85 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Double or reinforced insulation control gear, for built-in-use. Protection index IP20.Output constant current allowed: 70 …1050mA.Maximum output power: 25W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 25W) <15%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo con aislamiento doble o reforzado, a incorporar. Índice de protección IP20.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 25W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 25W) <15%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.es0919-01Accessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 25W. IP20Equipo PROGRAMABLE hasta 25W. IP20NDADANTCNTCLEDLDALEDMODULES100ORC < 5%01Logistical dataDatos logísticosP. 75

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.13 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operaciónFull PROGRAMMABLE control gear up to 25W. IP20Equipo PROGRAMABLE hasta 25W. IP20Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF1550AOC (mA) x 151000AOC (mA) x 501000200… 5001550AOC (mA) x 151000AOC (mA) x 501000501… 10501525 x 1000AOC (mA)AOC (mA) x 15100025Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%0919-010102030405060050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]iLC PRO 25-XR180-277VAC 50...60Hz

1DRIVERS + ACC. DRIVERS + ACC.14 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 40-XR180-277VAC 50...60HzTechnical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolventeMin. Operating temp / Temp. mín.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC PRO 40/200...1050-XR99161535,25... 2835015... 800,98>9080-407,50... 4050015... 80>9010,5... 4070015... 57>9015,8... 40105015... 38>89 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Double or reinforced insulation control gear, for built-in-use. Protection index IP20.Output constant current allowed: 70 …1050mA.Maximum output power: 40W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 40W) <10%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo con aislamiento doble o reforzado, a incorporar. Índice de protección IP20.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 40W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 40W) <10%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 40W. IP20Equipo PROGRAMABLE hasta 40W. IP20NDADANTCNTCLEDLDALEDMODULES100ORC < 5%01Ø 4,2140,5129,174,35010,832Logistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.15 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operaciónFull PROGRAMMABLE control gear up to 40W. IP20Equipo PROGRAMABLE hasta 40W. IP20Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF1580AOC (mA) x 151000AOC (mA) x 801000200… 5001580AOC (mA) x 151000AOC (mA) x 801000501… 10501540 x 1000AOC (mA)AOC (mA) x 15100040Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%0102030405060708090050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]0919-01iLC PRO 40-XR180-277VAC 50...60Hz

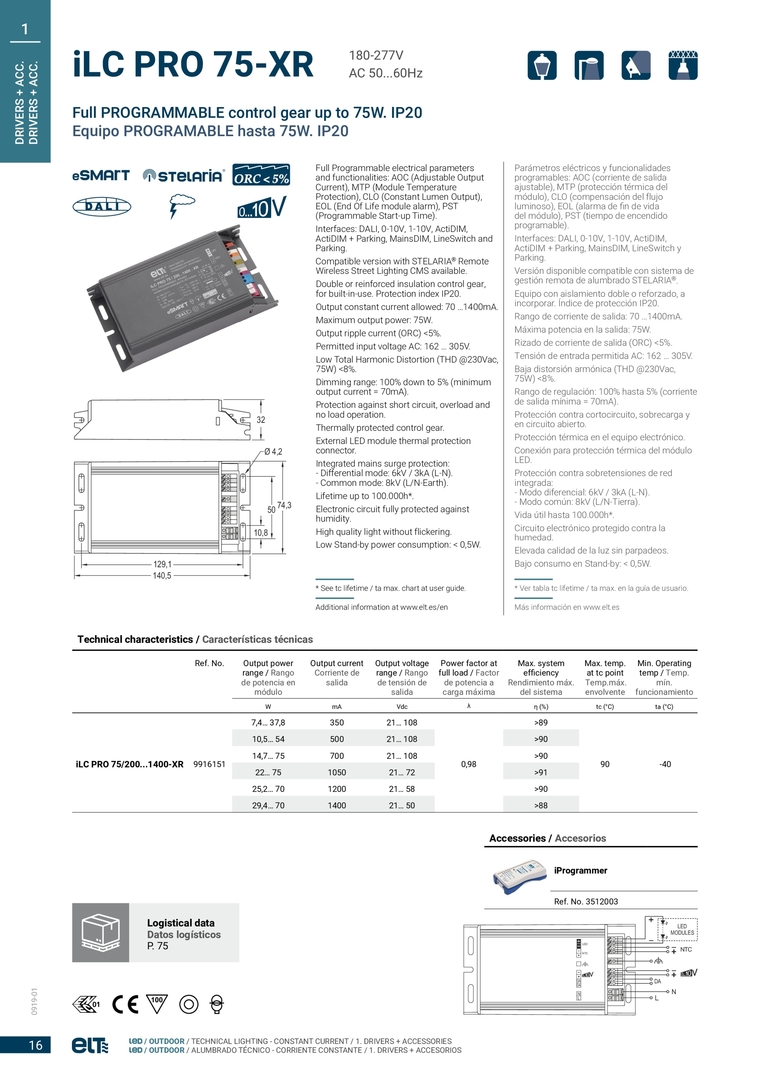

1DRIVERS + ACC. DRIVERS + ACC.16 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 75-XR180-277VAC 50...60HzTechnical characteristics / Características técnicas Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolventeMin. Operating temp / Temp. mín.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC PRO 75/200...1400-XR99161517,4… 37,835021… 1080,98>8990 -4010,5… 5450021… 108>9014,7… 7570021… 108>9022… 75105021… 72>9125,2… 70120021… 58>9029,4… 70140021… 50>88 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Double or reinforced insulation control gear, for built-in-use. Protection index IP20.Output constant current allowed: 70 …1400mA.Maximum output power: 75W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 75W) <8%. Dimming range: 100% down to 5% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo con aislamiento doble o reforzado, a incorporar. Índice de protección IP20.Rango de corriente de salida: 70 …1400mA.Máxima potencia en la salida: 75W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 75W) <8%. Rango de regulación: 100% hasta 5% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:  - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 75W. IP20Equipo PROGRAMABLE hasta 75W. IP20NDADANTCNTCLEDLDALEDMODULES100ORC < 5%01Ø 4,2140,5129,174,35010,832Logistical dataDatos logísticosP. 750919-01

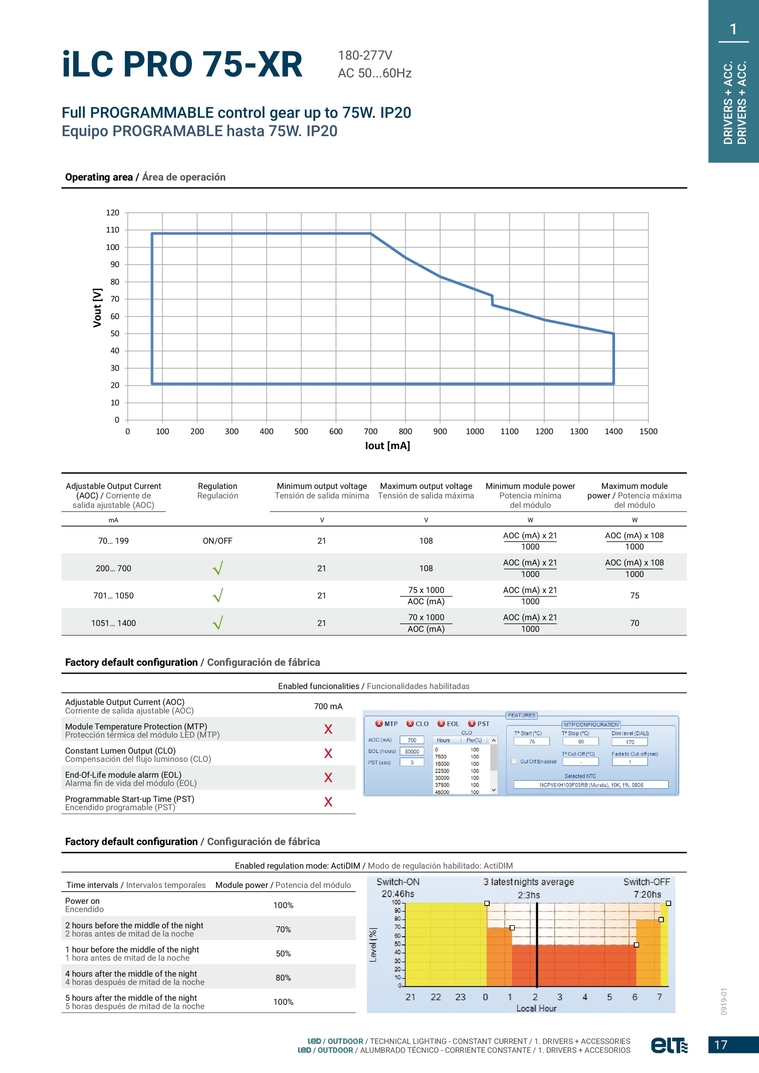

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.17 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operación01020304050607080901001101200100200300400500600700800900100011001200130014001500Vout [V]Iout [mA]Full PROGRAMMABLE control gear up to 75W. IP20Equipo PROGRAMABLE hasta 75W. IP20Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF21108AOC (mA) x 211000AOC (mA) x 1081000200… 70021108AOC (mA) x 211000AOC (mA) x 1081000701… 10502175 x 1000AOC (mA)AOC (mA) x 211000751051… 14002170 x 1000AOC (mA)AOC (mA) x 21100070Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%iLC PRO 75-XR180-277VAC 50...60Hz0919-01

1DRIVERS + ACC. DRIVERS + ACC.18 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 110-XT180-277VAC 50...60HzØ 4,5156144,693,478,538,3Technical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente  de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolventeMin. Operating temp / Temp. mín.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC PRO 110/200...1050-XT991615517,5... 7735050... 2200,98>9280-4025... 11050050... 220>9235... 11070050... 157>9252,5... 110105050... 105>91 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible with STELARIA  Remote Wireless Street Lighting CMS available.Double or reinforced insulation control gear, for built-in-use. Protection index IP20.Output constant current allowed: 70 …1050mA.Maximum output power: 110W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 110W) <6%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking.Compatible con sistema de gestión remota de alumbrado STELARIA .Equipo con aislamiento doble o reforzado, a incorporar. Índice de protección IP20.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 110W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 110W) <6%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 110W. IP20Equipo PROGRAMABLE hasta 110W. IP20NTCDALEDMODULESNDADANTCLEDWHITEREDGREENL100ORC < 5%01Logistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.19 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operación020406080100120140160180200220240050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]Full PROGRAMMABLE control gear up to 110W. IP20Equipo PROGRAMABLE hasta 110W. IP20Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF50220AOC (mA) x 501000AOC (mA) x 2201000200… 50050220AOC (mA) x 501000AOC (mA) x 2201000501… 105050110 x 1000AOC (mA)AOC (mA) x 501000110Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%0919-01iLC PRO 110-XT180-277VAC 50...60Hz

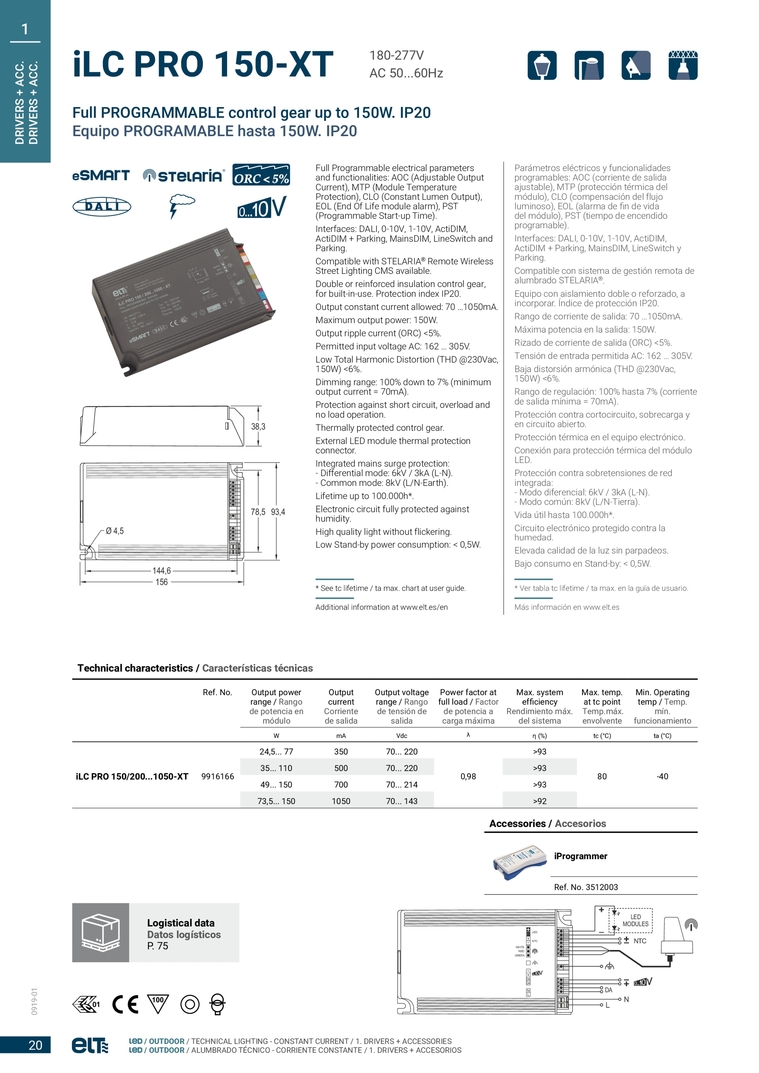

1DRIVERS + ACC. DRIVERS + ACC.20 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 150-XT180-277VAC 50...60HzØ 4,5156144,693,478,538,3Technical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente  de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolventeMin. Operating temp / Temp. mín.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC PRO 150/200...1050-XT991616624,5... 7735070... 2200,98>9380-4035... 11050070... 220>9349... 15070070... 214>9373,5... 150105070... 143>92 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible with STELARIA  Remote Wireless Street Lighting CMS available.Double or reinforced insulation control gear, for built-in-use. Protection index IP20.Output constant current allowed: 70 …1050mA.Maximum output power: 150W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 150W) <6%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking.Compatible con sistema de gestión remota de alumbrado STELARIA .Equipo con aislamiento doble o reforzado, a incorporar. Índice de protección IP20.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 150W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 150W) <6%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 150W. IP20Equipo PROGRAMABLE hasta 150W. IP20NTCDALEDMODULESNDADANTCLEDWHITEREDGREENL100ORC < 5%01Logistical dataDatos logísticosP. 750919-01

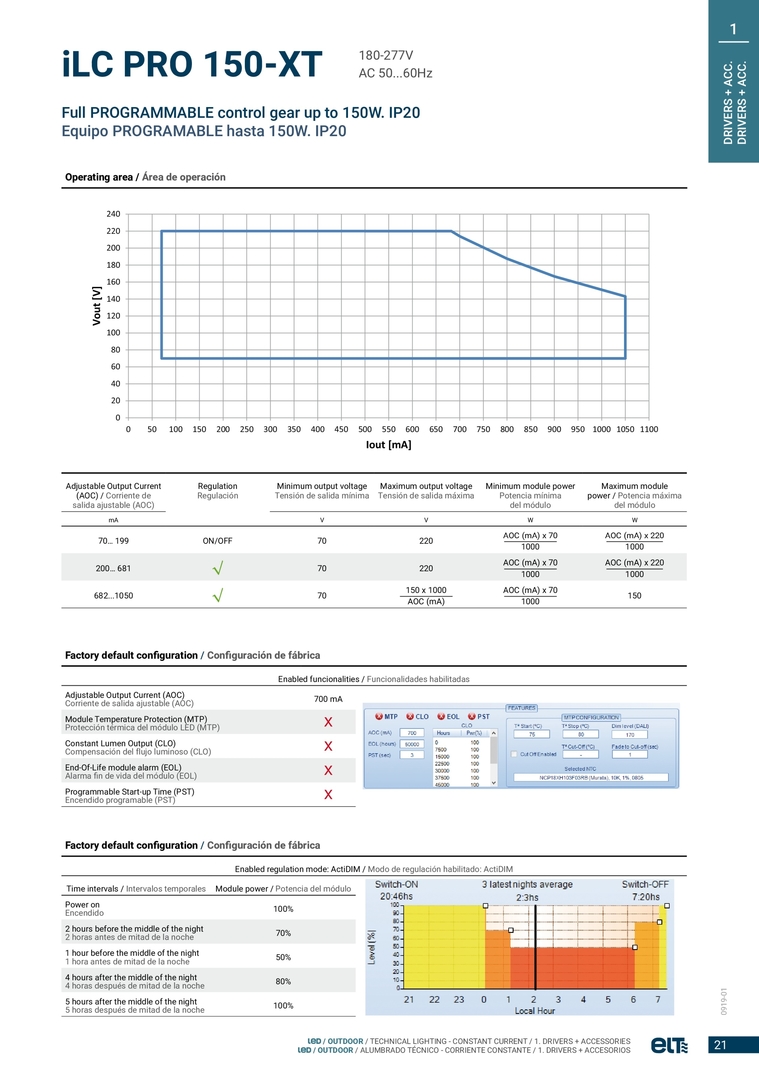

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.21 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operación020406080100120140160180200220240050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF70220AOC (mA) x 701000AOC (mA) x 2201000200… 68170220AOC (mA) x 701000AOC (mA) x 2201000682...105070150 x 1000AOC (mA)AOC (mA) x 701000150Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%Full PROGRAMMABLE control gear up to 150W. IP20Equipo PROGRAMABLE hasta 150W. IP200919-01iLC PRO 150-XT180-277VAC 50...60Hz

1DRIVERS + ACC. DRIVERS + ACC.22 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 25-XR-IP67180-277VAC 50...60Hz150,5140,8Ø 4,25010,874,360,632450±10Technical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolvente* Operating temp / Temp.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C) iLC PRO 25/200...1050-XR-IP6799161695,25... 17,535015... 500,98>8680-40... +657,50... 2550015... 50>8810,5... 2570015... 36>8715,8... 25105015... 24>85 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Class II, independent control gear. Protection index IP67.Output constant current allowed: 70 …1050mA.Maximum output power: 25W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 25W) <15%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo clase II, independiente. Índice de protección IP67.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 25W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 25W) <15%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 25W. IP67. Extra compact sizeEquipo PROGRAMABLE hasta 25W. IP67. Formato extra reducidoDANTCLEDMODULESYellow-greenNLBlueBrownMainsBlueBrownDALIBlueBrownNTCBlueBrownLEDBlueBrownORC < 5%    Other cables configurations (NTC, 0…10V and DALI) available upon request. Please consult our Commercial Department. Bajo demanda se pueden servir otras configuraciones de mangueras (NTC, 0…10V y DALI). Consultar con Departamento Comercial.11001Logistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.23 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operaciónFull PROGRAMMABLE control gear up to 25W. IP67. Extra compact sizeEquipo PROGRAMABLE hasta 25W. IP67. Formato extra reducidoAdjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF1550AOC (mA) x 151000AOC (mA) x 501000200… 5001550AOC (mA) x 151000AOC (mA) x 501000501… 10501525 x 1000AOC (mA)AOC (mA) x 15100025Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%0102030405060050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]0919-01iLC PRO 25-XR-IP67180-277VAC 50...60Hz

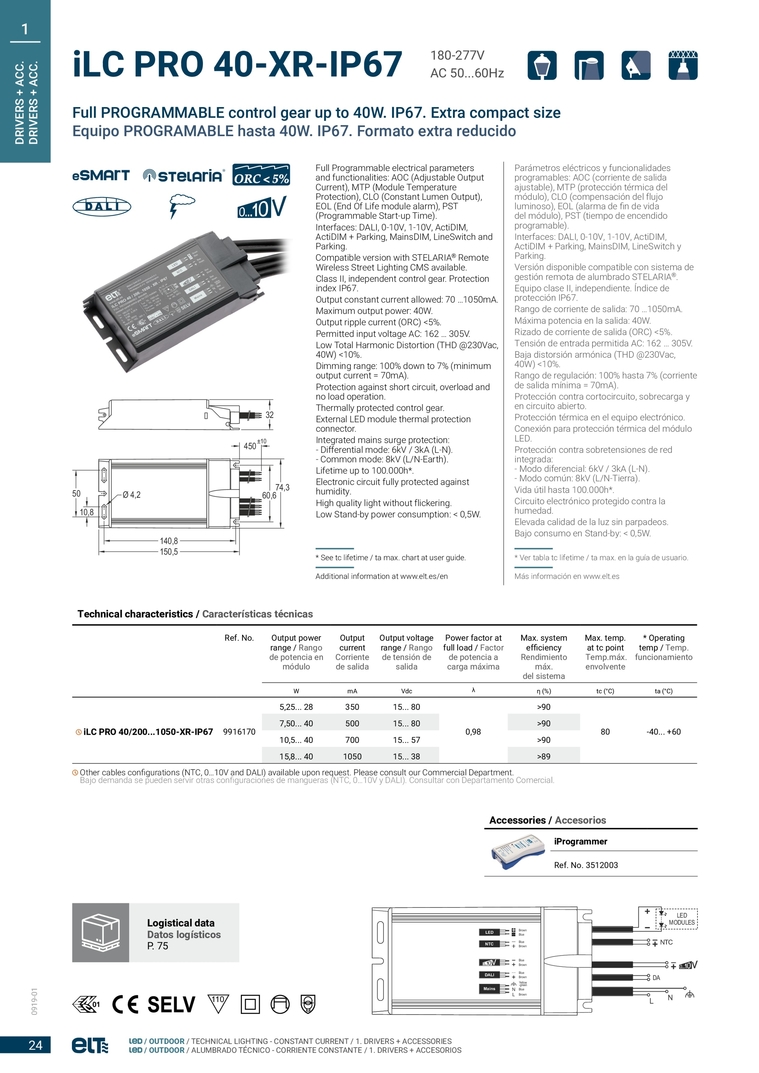

1DRIVERS + ACC. DRIVERS + ACC.24 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 40-XR-IP67180-277VAC 50...60HzTechnical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolvente* Operating temp / Temp. funcionamientoWmAVdcλη (%)tc (°C)ta (°C)  iLC PRO 40/200...1050-XR-IP6799161705,25... 2835015... 800,98>9080-40... +607,50... 4050015... 80>9010,5... 4070015... 57>9015,8... 40105015... 38>89 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Class II, independent control gear. Protection index IP67.Output constant current allowed: 70 …1050mA.Maximum output power: 40W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 40W) <10%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo clase II, independiente. Índice de protección IP67.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 40W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 40W) <10%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esFull PROGRAMMABLE control gear up to 40W. IP67. Extra compact sizeEquipo PROGRAMABLE hasta 40W. IP67. Formato extra reducido110ORC < 5%01    Other cables configurations (NTC, 0…10V and DALI) available upon request. Please consult our Commercial Department. Bajo demanda se pueden servir otras configuraciones de mangueras (NTC, 0…10V y DALI). Consultar con Departamento Comercial.150,5140,8Ø 4,25010,874,360,632450±10Accessories / AccesoriosiProgrammerRef. No. 3512003DANTCLEDMODULESYellow-greenNLBlueBrownMainsBlueBrownDALIBlueBrownNTCBlueBrownLEDBlueBrownLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.25 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operaciónAdjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF1580AOC (mA) x 151000AOC (mA) x 801000200… 5001580AOC (mA) x 151000AOC (mA) x 801000501… 10501540 x 1000AOC (mA)AOC (mA) x 15100040Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%iLC PRO 40-XR-IP67180-277VAC 50...60HzFull PROGRAMMABLE control gear up to 40W. IP67. Extra compact sizeEquipo PROGRAMABLE hasta 40W. IP67. Formato extra reducido0102030405060708090050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]0919-01

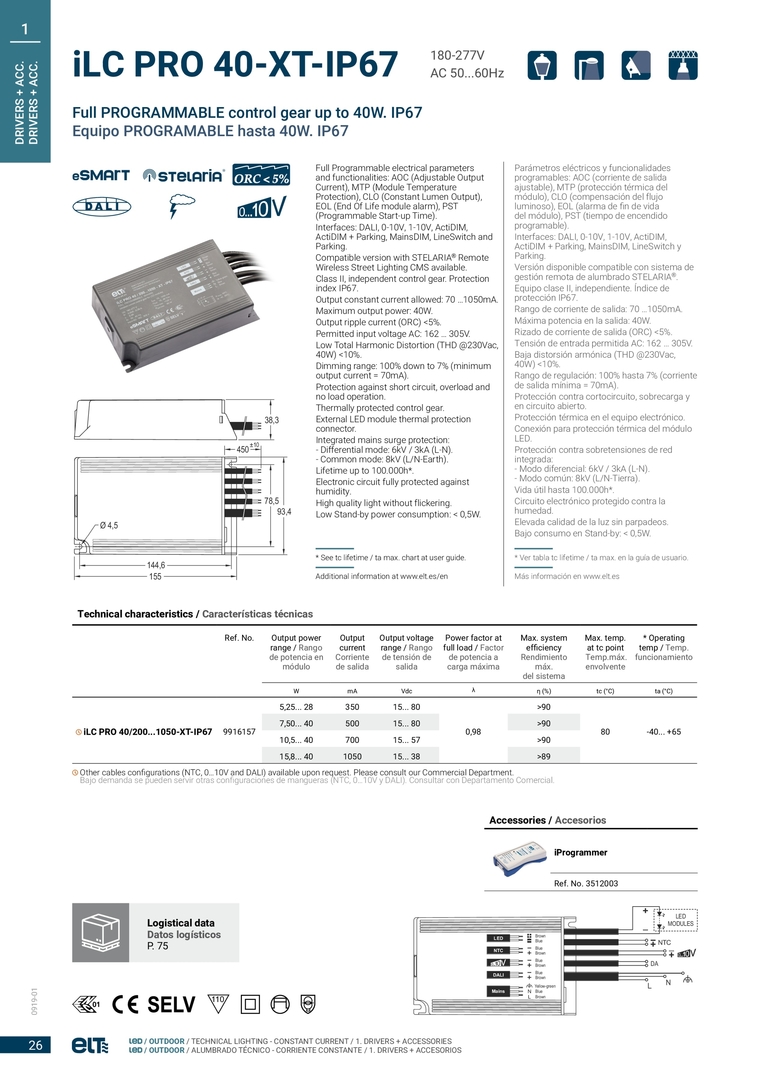

1DRIVERS + ACC. DRIVERS + ACC.26 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 40-XT-IP67180-277VAC 50...60Hz38,3Ø 4,5155450±10144,693,478,5Technical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolvente* Operating temp / Temp. funcionamientoWmAVdcλη (%)tc (°C)ta (°C)  iLC PRO 40/200...1050-XT-IP6799161575,25... 2835015... 800,98>9080-40... +657,50... 4050015... 80>9010,5... 4070015... 57>9015,8... 40105015... 38>89 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Class II, independent control gear. Protection index IP67.Output constant current allowed: 70 …1050mA.Maximum output power: 40W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 40W) <10%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo clase II, independiente. Índice de protección IP67.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 40W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 40W) <10%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 40W. IP67Equipo PROGRAMABLE hasta 40W. IP67DANTCLEDMODULESYellow-greenNLBlueBlueBlueBlueBlueBrownBrownBrownBrownBrownMainsDALINTCLED110ORC < 5%01    Other cables configurations (NTC, 0…10V and DALI) available upon request. Please consult our Commercial Department. Bajo demanda se pueden servir otras configuraciones de mangueras (NTC, 0…10V y DALI). Consultar con Departamento Comercial.Logistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.27 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operaciónAdjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF1580AOC (mA) x 151000AOC (mA) x 801000200… 5001580AOC (mA) x 151000AOC (mA) x 801000501… 10501540 x 1000AOC (mA)AOC (mA) x 15100040Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%iLC PRO 40-XT-IP67180-277VAC 50...60HzFull PROGRAMMABLE control gear up to 40W. IP67Equipo PROGRAMABLE hasta 40W. IP670102030405060708090050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]0919-01

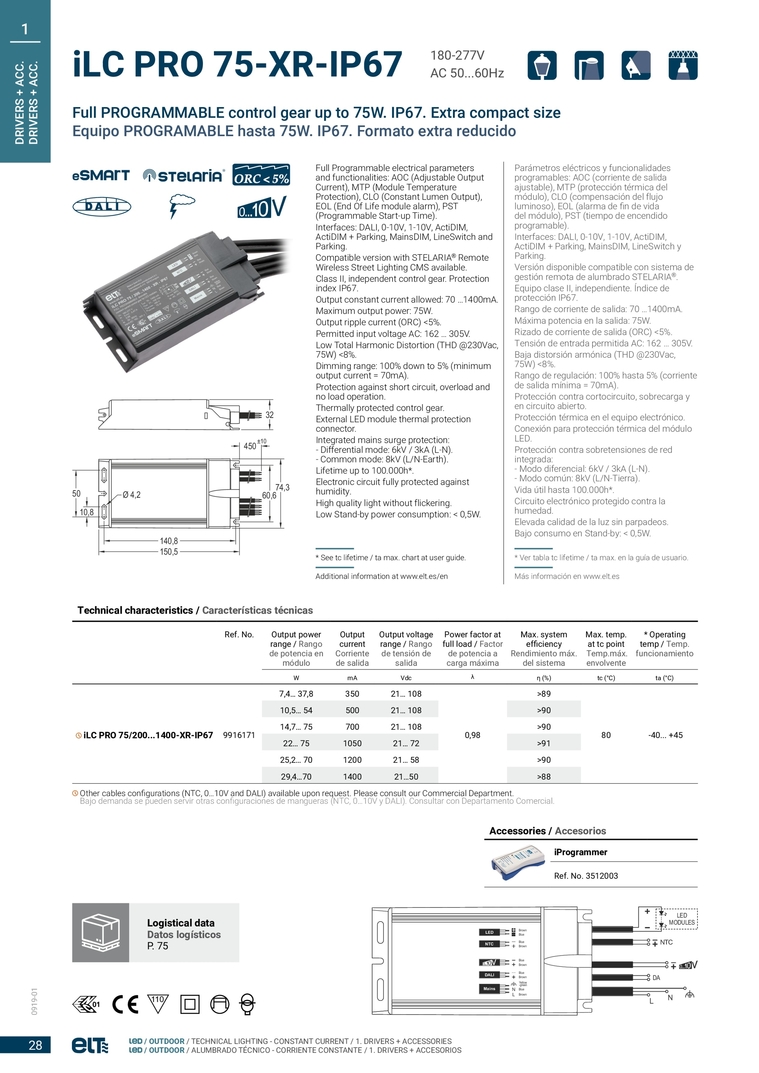

1DRIVERS + ACC. DRIVERS + ACC.28 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSTechnical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolvente* Operating temp / Temp.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)  iLC PRO 75/200...1400-XR-IP6799161717,4… 37,835021… 1080,98>8980 -40... +4510,5… 5450021… 108>9014,7… 7570021… 108>9022… 75105021… 72>9125,2… 70120021… 58>9029,4…70140021…50>88 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Class II, independent control gear. Protection index IP67.Output constant current allowed: 70 …1400mA.Maximum output power: 75W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 75W) <8%. Dimming range: 100% down to 5% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo clase II, independiente. Índice de protección IP67.Rango de corriente de salida: 70 …1400mA.Máxima potencia en la salida: 75W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 75W) <8%. Rango de regulación: 100% hasta 5% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esORC < 5%iLC PRO 75-XR-IP67180-277VAC 50...60HzFull PROGRAMMABLE control gear up to 75W. IP67. Extra compact sizeEquipo PROGRAMABLE hasta 75W. IP67. Formato extra reducido11001   Other cables configurations (NTC, 0…10V and DALI) available upon request. Please consult our Commercial Department. Bajo demanda se pueden servir otras configuraciones de mangueras (NTC, 0…10V y DALI). Consultar con Departamento Comercial.150,5140,8Ø 4,25010,874,360,632450±10Accessories / AccesoriosiProgrammerRef. No. 3512003DANTCLEDMODULESYellow-greenNLBlueBrownMainsBlueBrownDALIBlueBrownNTCBlueBrownLEDBlueBrownLogistical dataDatos logísticosP. 750919-01

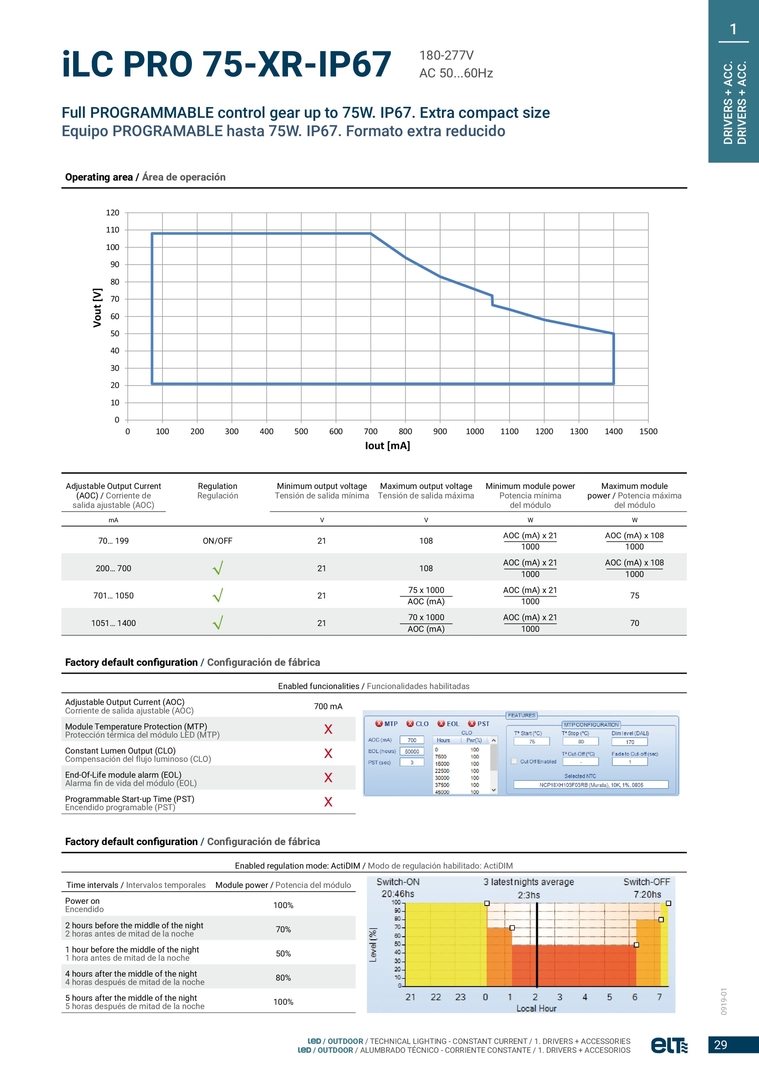

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.29 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operaciónAdjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF21108AOC (mA) x 211000AOC (mA) x 1081000200… 70021108AOC (mA) x 211000AOC (mA) x 1081000701… 10502175 x 1000AOC (mA)AOC (mA) x 211000751051… 14002170 x 1000AOC (mA)AOC (mA) x 21100070Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%Full PROGRAMMABLE control gear up to 75W. IP67. Extra compact sizeEquipo PROGRAMABLE hasta 75W. IP67. Formato extra reducido01020304050607080901001101200100200300400500600700800900100011001200130014001500Vout [V]Iout [mA]0919-01iLC PRO 75-XR-IP67180-277VAC 50...60Hz

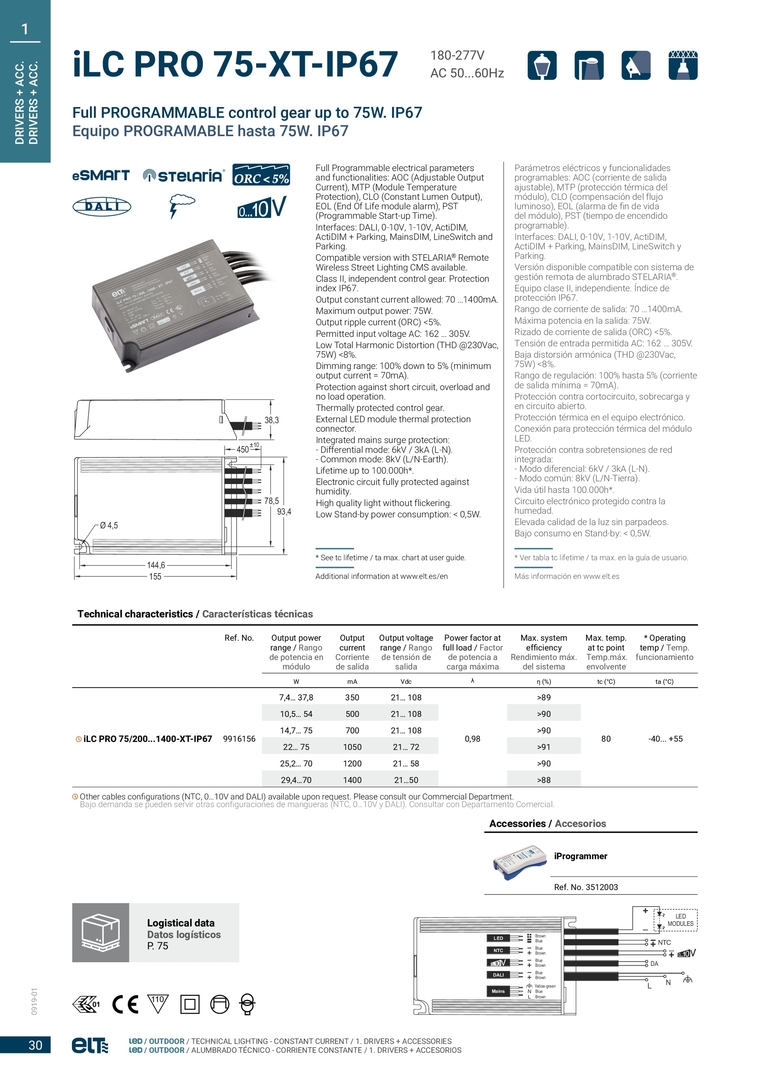

1DRIVERS + ACC. DRIVERS + ACC.30 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSTechnical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolvente* Operating temp / Temp.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)  iLC PRO 75/200...1400-XT-IP6799161567,4… 37,835021… 1080,98>8980 -40... +5510,5… 5450021… 108>9014,7… 7570021… 108>9022… 75105021… 72>9125,2… 70120021… 58>9029,4…70140021…50>88 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible version with STELARIA  Remote Wireless Street Lighting CMS available.Class II, independent control gear. Protection index IP67.Output constant current allowed: 70 …1400mA.Maximum output power: 75W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 75W) <8%. Dimming range: 100% down to 5% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking. Versión disponible compatible con sistema de gestión remota de alumbrado STELARIA .Equipo clase II, independiente. Índice de protección IP67.Rango de corriente de salida: 70 …1400mA.Máxima potencia en la salida: 75W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 75W) <8%. Rango de regulación: 100% hasta 5% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003ORC < 5%iLC PRO 75-XT-IP67180-277VAC 50...60HzFull PROGRAMMABLE control gear up to 75W. IP67Equipo PROGRAMABLE hasta 75W. IP6711001    Other cables configurations (NTC, 0…10V and DALI) available upon request. Please consult our Commercial Department. Bajo demanda se pueden servir otras configuraciones de mangueras (NTC, 0…10V y DALI). Consultar con Departamento Comercial.38,3Ø 4,5155450±10144,693,478,5DANTCLEDMODULESYellow-greenNLBlueBlueBlueBlueBlueBrownBrownBrownBrownBrownMainsDALINTCLEDLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.31 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operaciónAdjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF21108AOC (mA) x 211000AOC (mA) x 1081000200… 70021108AOC (mA) x 211000AOC (mA) x 1081000701… 10502175 x 1000AOC (mA)AOC (mA) x 211000751051… 14002170 x 1000AOC (mA)AOC (mA) x 21100070Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%Full PROGRAMMABLE control gear up to 75W. IP67Equipo PROGRAMABLE hasta 75W. IP6701020304050607080901001101200100200300400500600700800900100011001200130014001500Vout [V]Iout [mA]0919-01iLC PRO 75-XT-IP67180-277VAC 50...60Hz

1DRIVERS + ACC. DRIVERS + ACC.32 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 110-XT-IP67180-277VAC 50...60HzTechnical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente  de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolvente* Operating temp / Temp.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC PRO 110/200...1050-XT-IP67991616817,5... 7735050... 2200,98>9280-40... +5525... 11050050... 220>9235... 11070050... 157>9252,5... 110105050... 105>91 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible with STELARIA  Remote Wireless Street Lighting CMS available.Class II, independent control gear. Protection index IP67.Output constant current allowed: 70 …1050mA.Maximum output power: 110W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 110W) <6%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking.Compatible con sistema de gestión remota de alumbrado STELARIA .Equipo clase II, independiente. Índice de protección IP67.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 110W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 110W) <6%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 110W. IP67Equipo PROGRAMABLE hasta 110W. IP67ORC < 5%1100138,3Ø 4,5176450±10144,693,478,5DANTCLEDMODULESBlueBlackGreyBrownNTCLEDYellow-greenNLBlueBlueBlueBrownBrownBrownMainsDALILED + NTCLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.33 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operación020406080100120140160180200220240050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF50220AOC (mA) x 501000AOC (mA) x 2201000200… 50050220AOC (mA) x 501000AOC (mA) x 2201000501… 105050110 x 1000AOC (mA)AOC (mA) x 501000110Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%iLC PRO 110-XT-IP67180-277VAC 50...60HzFull PROGRAMMABLE control gear up to 110W. IP67Equipo PROGRAMABLE hasta 110W. IP670919-01

1DRIVERS + ACC. DRIVERS + ACC.34 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC PRO 150-XT-IP67180-277VAC 50...60Hz38,3Ø 4,5176450±10144,693,478,5Technical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente  de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolvente* Operating temp / Temp.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC PRO 150/200...1050-XT-IP67991617424,5... 7735070... 2200,98>9380-40... +5035... 11050070... 220>9349... 15070070... 214>9373,5... 150105070... 143>92 Full Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), MTP (Module Temperature Protection), CLO (Constant Lumen Output), EOL (End Of Life module alarm), PST (Programmable Start-up Time). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch and Parking. Compatible with STELARIA  Remote Wireless Street Lighting CMS available.Class II, independent control gear. Protection index IP67.Output constant current allowed: 70 …1050mA.Maximum output power: 150W. Output ripple current (ORC) <5%.Permitted input voltage AC: 162 … 305V.Low Total Harmonic Distortion (THD @230Vac, 150W) <6%. Dimming range: 100% down to 7% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear.External LED module thermal protection connector. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Low Stand-by power consumption: < 0,5W.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), MTP (protección térmica del módulo), CLO (compensación del flujo luminoso), EOL (alarma de fin de vida del módulo), PST (tiempo de encendido programable). Interfaces: DALI, 0-10V, 1-10V, ActiDIM, ActiDIM + Parking, MainsDIM, LineSwitch y Parking.Compatible con sistema de gestión remota de alumbrado STELARIA .Equipo clase II, independiente. Índice de protección IP67.Rango de corriente de salida: 70 …1050mA.Máxima potencia en la salida: 150W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 162 … 305V.Baja distorsión armónica (THD @230Vac, 150W) <6%. Rango de regulación: 100% hasta 7% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico.Conexión para protección térmica del módulo LED. Protección contra sobretensiones de red integrada:   - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Bajo consumo en Stand-by: < 0,5W.* See tc lifetime / ta max. chart at user guide.*  Ver tabla tc lifetime / ta max. en la guía de usuario.Additional information at www.elt.es/enMás información en www.elt.esAccessories / AccesoriosiProgrammerRef. No. 3512003Full PROGRAMMABLE control gear up to 150W. IP67Equipo PROGRAMABLE hasta 150W. IP67DANTCLEDMODULESBlueBlackGreyBrownNTCLEDYellow-greenNLBlueBlueBlueBrownBrownBrownMainsDALILED + NTCORC < 5%11001Logistical dataDatos logísticosP. 750919-01

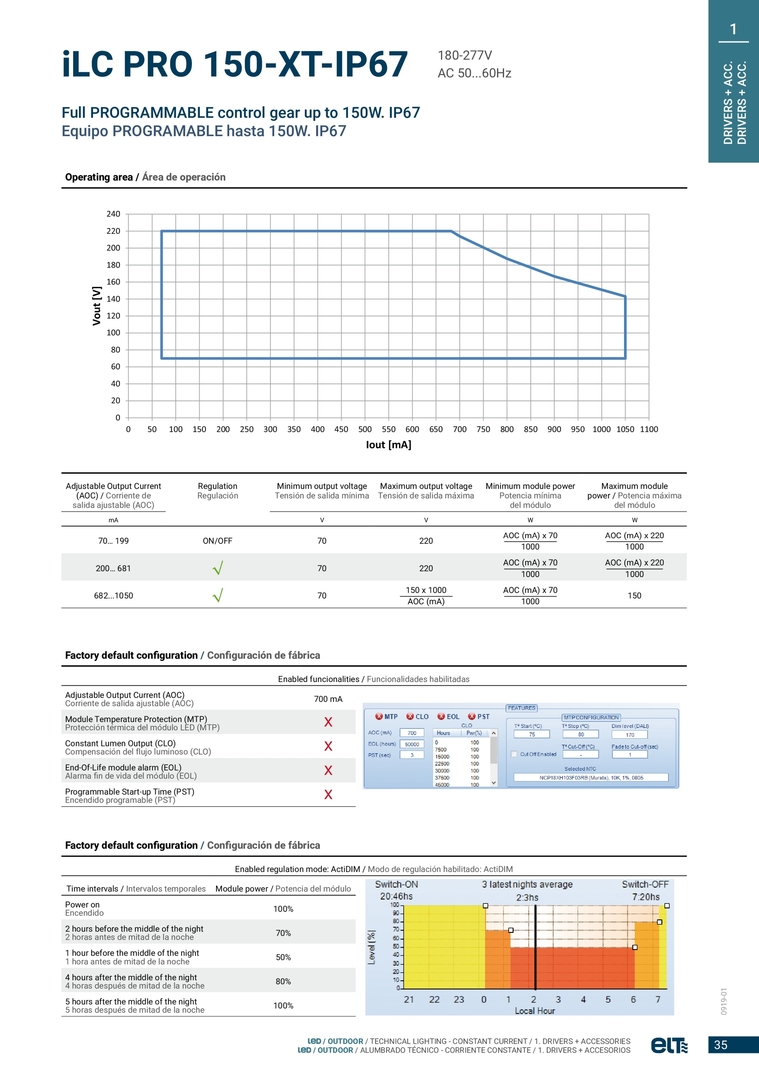

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.35 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSOperating area / Área de operación020406080100120140160180200220240050100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100Vout [V]Iout [mA]Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70… 199ON/OFF70220AOC (mA) x 701000AOC (mA) x 2201000200… 68170220AOC (mA) x 701000AOC (mA) x 2201000682...105070150 x 1000AOC (mA)AOC (mA) x 701000150Factory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasAdjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAModule Temperature Protection (MTP)Protección térmica del módulo LED (MTP)Constant Lumen Output (CLO)Compensación del flujo luminoso (CLO)End-Of-Life module alarm (EOL)Alarma fin de vida del módulo (EOL)Programmable Start-up Time (PST)Encendido programable (PST)Factory default configuration / Configuración de fábricaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIMTime intervals / Intervalos temporalesModule power / Potencia del móduloPower onEncendido100%2 hours before the middle of the night2 horas antes de mitad de la noche70%1 hour before the middle of the night1 hora antes de mitad de la noche50%4 hours after the middle of the night4 horas después de mitad de la noche80%5 hours after the middle of the night5 horas después de mitad de la noche100%iLC PRO 150-XT-IP67180-277VAC 50...60HzFull PROGRAMMABLE control gear up to 150W. IP67Equipo PROGRAMABLE hasta 150W. IP670919-01

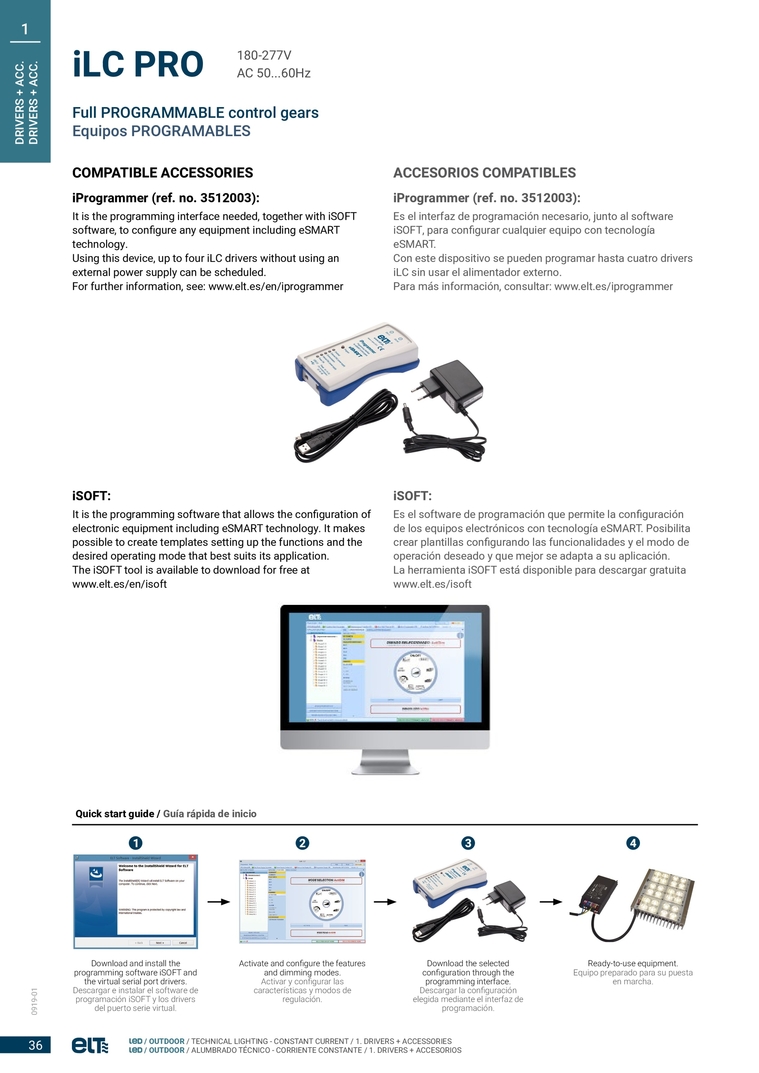

1DRIVERS + ACC. DRIVERS + ACC.36 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSACCESORIOS COMPATIBLESiProgrammer (ref. no. 3512003):Es el interfaz de programación necesario, junto al software iSOFT, para configurar cualquier equipo con tecnología  eSMART.Con este dispositivo se pueden programar hasta cuatro drivers iLC sin usar el alimentador externo. Para más información, consultar: www.elt.es/iprogrammeriSOFT:Es el software de programación que permite la configuración de los equipos electrónicos con tecnología eSMART. Posibilita crear plantillas configurando las funcionalidades y el modo de operación deseado y que mejor se adapta a su aplicación. La herramienta iSOFT está disponible para descargar gratuita www.elt.es/isoftCOMPATIBLE ACCESSORIESiProgrammer (ref. no. 3512003): It is the programming interface needed, together with iSOFT software, to configure any equipment including eSMART  technology. Using this device, up to four iLC drivers without using an  external power supply can be scheduled. For further information, see: www.elt.es/en/iprogrammeriSOFT: It is the programming software that allows the configuration of electronic equipment including eSMART technology. It makes possible to create templates setting up the functions and the desired operating mode that best suits its application.The iSOFT tool is available to download for free at  www.elt.es/en/isoftDownload and install the programming software iSOFT and the virtual serial port drivers.Descargar e instalar el software de programación iSOFT y los drivers del puerto serie virtual.Activate and configure the features and dimming modes.Activar y configurar las características y modos de regulación.Download the selected configuration through the programming interface.Descargar la configuración elegida mediante el interfaz de programación.Ready-to-use equipment.Equipo preparado para su puesta en marcha.Full PROGRAMMABLE control gearsEquipos PROGRAMABLESQuick start guide / Guía rápida de inicioiLC PRO180-277VAC 50...60Hz0919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.37 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOS64,927119,3Mini USB 2.0 Input (Type AB) up to 4 control gear. External power supply (6V DC, 1A DC) up to 64 control gears. EIAJ-2 connector. DALI output protected against shortcircuit events (in case of a sustained shortcircuit, internal DALI power supply is disconnected).  5  LEDs  indicators: - Overload. - External DALI power supply. - Communication. - Internal DALI power supply. - Power ON.Working ambient temperature: 0…+50ºC.Easy to program and update.Type of protection: IP20.Entrada Mini USB 2.0 (tipo AB), hasta 4 equipos de control. Fuente de alimentación externa (6V DC, 1A DC) hasta 64 equipos de control. Conector EIAJ-2. Salida DALI protegida contra eventos de cortocircuito. (En caso de un cortocircuito mantenido, la fuente interna DALI se desconecta). 5 LEDs indicadores: - Sobrecarga. - Fuente de alimentación DALI externa. - Comunicación. - Fuente de alimentación DALI interna. - Encendido .Temperatura ambiente de trabajo: 0…+50ºC.Facilidad de programación y actualización.Tipo de protección: IP20.Additional information at www.elt.es/enMás información en www.elt.esExternal power supply Alimentación eléctrica externa(Optional for more than 4 control gears Opcional para más de 4 equipos)EIAJ-2 connector (for>4 control gears) Conector EIAJ-2 (para > 4 equipos de control)DA (+)L NDA (-)USB 2.0OverloadExternal DALI power supplyCommunicationInternal DALI power supplyPower ONProgramProgramming interfacefor eSMART control gearsUSB 2.0 Power   6V / 1A  DC( for >4 control gears )Made in Spain (EU)R iProgrammerDA (   )DA (   )iLC RMade in Spain (EU)NDADANTCLEDLUSB CABLE CABLE USBEXTERNAL POWER SUPPLY (6V DC, 1A DC) FUENTE DE ALIMENTACIÓN EXTERNA (6V DC, 1A DC)iProgrammerProgramming interface for eSMART control gearsInterfaz de programación para equipos de control eSMARTProvided accessories / Accesorios suministradosLogistical dataDatos logísticosP. 750919-01Ref. No. iProgrammer3512003

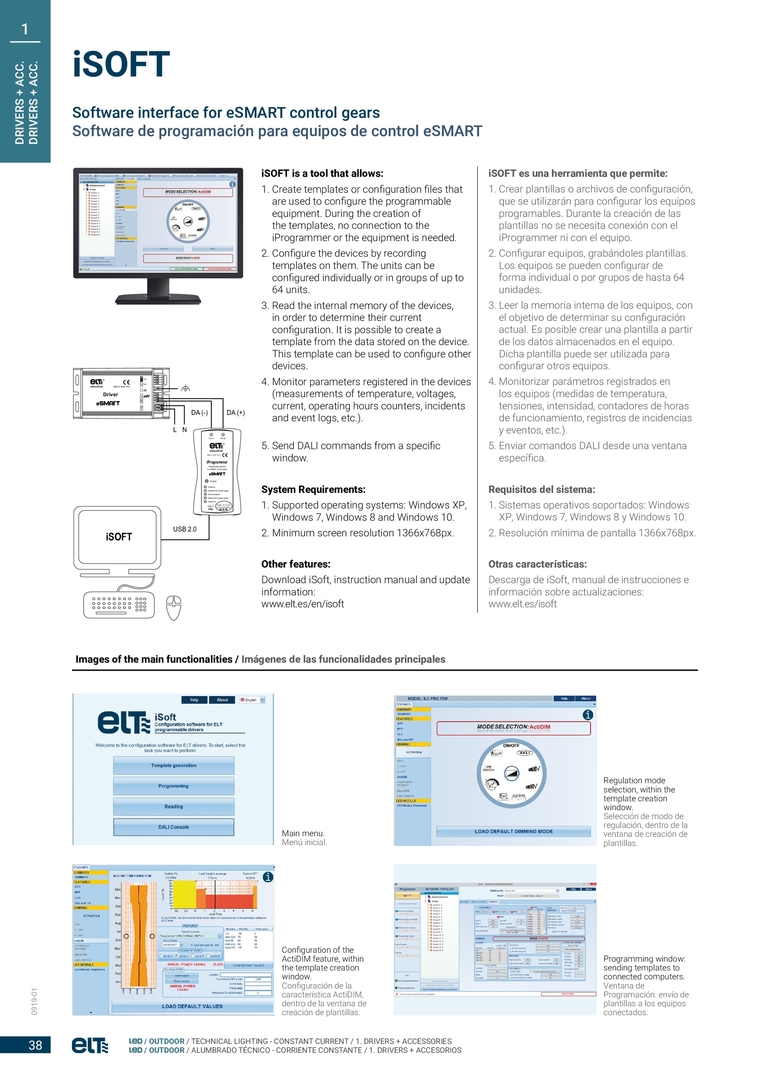

1DRIVERS + ACC. DRIVERS + ACC.38 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiSOFTSoftware interface for eSMART control gearsSoftware de programación para equipos de control eSMARTRegulation mode selection, within the template creation window.Selección de modo de regulación, dentro de la ventana de creación de plantillas.Images of the main functionalities / Imágenes de las funcionalidades principalesiSOFT is a tool that allows:1.  Create templates or configuration files that are used to configure the programmable equipment. During the creation of the templates, no connection to the iProgrammer or the equipment is needed. 2.  Configure the devices by recording templates on them. The units can be configured individually or in groups of up to 64 units.3.  Read the internal memory of the devices, in order to determine their current configuration. It is possible to create a template from the data stored on the device. This template can be used to configure other devices.4.  Monitor parameters registered in the devices (measurements of temperature, voltages, current, operating hours counters, incidents and event logs, etc.).5.  Send DALI commands from a specific window.System Requirements:1.  Supported operating systems: Windows XP, Windows 7, Windows 8 and Windows 10.2. Minimum screen resolution 1366x768px.Other features:Download iSoft, instruction manual and update information:  www.elt.es/en/isoftiSOFT es una herramienta que permite:1.  Crear plantillas o archivos de configuración, que se utilizarán para configurar los equipos programables. Durante la creación de las plantillas no se necesita conexión con el iProgrammer ni con el equipo.2.  Configurar equipos, grabándoles plantillas. Los equipos se pueden configurar de forma individual o por grupos de hasta 64 unidades.3.  Leer la memoria interna de los equipos, con el objetivo de determinar su configuración actual. Es posible crear una plantilla a partir de los datos almacenados en el equipo. Dicha plantilla puede ser utilizada para configurar otros equipos.4.  Monitorizar parámetros registrados en los equipos (medidas de temperatura, tensiones, intensidad, contadores de horas de funcionamiento, registros de incidencias y eventos, etc.).5.  Enviar comandos DALI desde una ventana específica.Requisitos del sistema:1.  Sistemas operativos soportados: Windows XP, Windows 7, Windows 8 y Windows 10.2. Resolución mínima de pantalla 1366x768px.Otras características:Descarga de iSoft, manual de instrucciones e información sobre actualizaciones:  www.elt.es/isoftDA (+)L NDA (-)USB 2.0OverloadExternal DALI power supplyCommunicationInternal DALI power supplyPower ONProgramProgramming interfacefor eSMART control gearsUSB 2.0 Power   6V / 1A  DC( for >4 control gears )Made in Spain (EU)R iProgrammerDA (   )DA (   )DriverRMade in Spain (EU)NDADANTCLEDLiSOFTMain menu.Menú inicial.Programming window: sending templates to connected computers.Ventana de Programación: envío de plantillas a los equipos conectados.Configuration of the ActiDIM feature, within the template creation window.Configuración de la característica ActiDIM, dentro de la ventana de creación de plantillas.0919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.39 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSiLC CORE-XR220-240VAC 50...60HzTechnical characteristics / Características técnicas Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor at full load / Factor de potencia a carga máximaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point  Temp.máx. envolventeMin. Operating temp / Temp. mín.  funcionamientoWmAVdcλη (%)tc (°C)ta (°C)iLC 58C/350...700-XR99161767,4… 40,635021… 1160,98≥8980 -2010,5… 5850021… 116≥9114,7… 5870021… 83≥90Programmable electrical parameters and functionalities: AOC (Adjustable Output Current), CLO (Constant Lumen Output). Interfaces: 1-10V and ActiDIM.Double or reinforced insulation control gear, for built-in-use. Protection index IP20.Output constant current allowed: 70 …700mA.Maximum output power: 58W. Output ripple current (ORC) <5%.Permitted input voltage AC: 198 … 264V.Low Total Harmonic Distortion (THD @230Vac, 58W) <7%. Dimming range: 100% down to 10% (minimum output current = 70mA).Protection against short circuit, overload and no load operation.Thermally protected control gear. Integrated mains surge protection: - Differential mode: 6kV / 3kA (L-N). - Common mode: 8kV (L/N-Earth).Lifetime up to 100.000h*.Electronic circuit fully protected against humidity.High quality light without flickering.Parámetros eléctricos y funcionalidades programables: AOC (corriente de salida ajustable), CLO (compensación del flujo luminoso). Interfaces: 1-10V y ActiDIM.Equipo con aislamiento doble o reforzado, a incorporar. Índice de protección IP20.Rango de corriente de salida: 70 …700mA.Máxima potencia en la salida: 58W.Rizado de corriente de salida (ORC) <5%.Tensión de entrada permitida AC: 198 … 264V.Baja distorsión armónica (THD @230Vac, 58W) <7%. Rango de regulación: 100% hasta 10% (corriente de salida mínima = 70mA). Protección contra cortocircuito, sobrecarga y en circuito abierto.Protección térmica en el equipo electrónico. Protección contra sobretensiones de red integrada:  - Modo diferencial: 6kV / 3kA (L-N). - Modo común: 8kV (L/N-Tierra).Vida útil hasta 100.000h*.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.* See tc lifetime / ta max. chart at extended datasheet.*  Ver tabla tc lifetime / ta max en la hoja técnica ampliada.Additional information at www.elt.es/enMás información en www.elt.esPROGRAMMABLE control gear up to 58W. IP20Equipo PROGRAMABLE hasta 58W. IP20NLEDCONFIG.LLEDMODULESORC < 5%10001Ø 4,2140,5129,174,35010,832Accessories / AccesoriosReconfiguration USB cableCable usb para reconfiguraciónRef. No. 9411908Logistical dataDatos logísticosP. 750919-01

1DRIVERS + ACC. DRIVERS + ACC.40 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSFactory default configuration / Configuración de fábricaEnabled funcionalities / Funcionalidades habilitadasRegulation Method Método de regulaciónActiDIM (5 steps/5 pasos)Adjustable Output Current (AOC)Corriente de salida ajustable (AOC)700 mAConstant Lumen Output (CLO)Compensación del flujo luminoso (CLO)NOT ACTIVATEDNO ACTIVADOOperating area / Área de operación0102030405060708090100110120130050100150200250300350400450500550600650700750Vout [V]Iout [mA]Adjustable Output Current (AOC) / Corriente de salida ajustable (AOC)RegulationRegulaciónMinimum output voltageTensión de salida mínimaMaximum output voltageTensión de salida máximaMinimum module powerPotencia mínima  del móduloMaximum modulepower / Potencia máxima  del módulomAVVWW70…349ON/OFF21116AOC (mA) x 211000AOC (mA) x 1161000350…50021116AOC (mA) x 211000AOC (mA) x 1161000501…7002158 x 1000AOC (mA)AOC (mA) x 21100058iLC CORE-XR220-240VAC 50...60HzPROGRAMMABLE control gear up to 58W. IP20Equipo PROGRAMABLE hasta 58W. IP20The image above represents a time simulation / La imagen superior ilustra una simulación horariaEnabled regulation mode: ActiDIM / Modo de regulación habilitado: ActiDIM1st step: Power on1.er paso: Encendido100% Power output/Potencia de salida2nd step: 2 hours before the middle of the nigh2.o paso: 2 horas antes de mitad de la noche70% Power output/Potencia de salida3rd step: 1 hour before the middle of the night3.er paso: 1 hora antes de mitad de la noche50% Power output/Potencia de salida4th step: 4 hours after the middle of the night4.o paso 4 horas después de mitad de la noche80% Power output/Potencia de salida5th step: 5 hours after the middle of the night5.o paso 5 horas después de mitad de la noche100% Power output/Potencia de salida0919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.41 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSDLC-TN- 1...10V220-240VAC 50...60HzTechnical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor Factor de potenciaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc pointTemp.máx. envolventeOperating temp. Temp.funcionamientoWmAVdcλη (%)tc (°C)ta (°C)DLC 400/700-TN-1...10V9918381300… 400700428… 5710,999465-40… +50DLC 440/1200-TN-1…10V9918382400… 4401200335… 3660,999465-40… +50 DLC 385/1000-TN-1...10V9918383330... 3851000330... 3850,999465-40… +5085150450450Ø 5,470348,4  ±1331,4  ±1  Product with special conditions, please consult with our Commercial Department / Producto con condiciones especiales, consultar con Departamento Comercial1… 10V dimmable control gears up to 440W. IP67Equipos 1… 10V regulables hasta 440W. IP67IP67 equipment.Class II electrical protection. Connection with double insulated cables. Current regulation control through 1… 10V.  Dimming  range:   - DLC 400/700-TN-1...10V: 40…70...100%. - DLC 440/1200-TN-1…10V: 60...75...100%. - DLC 385/1000-TN-1…10V: 70...80...100%.High power factor.Overload protection.Short circuit protection.Protection against no load operation. Input Transient Protection (ITP) included: 10kV/5kA L-N and LN-PE (Imax=10kA).Permitted input voltage AC: 198-264V.Nominal lifetime at max. tc allowed: 50.000h. Output ripple current (ORC): - DLC 400/700-TN-1...10V: ORC <4%. - DLC 440/1200-TN-1…10V: ORC <5%. - DLC 385/1000-TN-1…10V: ORC <5%.Low Total Harmonic Distortion (THD) <15%.High quality light without flickering.Equipo IP67.Protección eléctrica Clase II. Con conexiones por cables de doble aislamiento. Control de regulación de corriente mediante señal 1… 10V.  Rango  de  regulación: - DLC 400/700-TN-1...10V: 40…70...100%. - DLC 440/1200-TN-1…10V: 60...75...100%. - DLC 385/1000-TN-1…10V: 70...80...100%.Alto factor de potencia.Protección contra sobrecarga.Protección contra cortocircuito. Protección en circuito abierto. Protección contra transistorios (ITP) incluído: 10kV/5kA L-N y LN-PE (Imax=10kA). Tensión permitida AC: 198-264V. Vida útil a maxima tc permitida: 50.000h. Rizado de corriente de salida (ORC): - DLC 400/700-TN-1...10V: ORC <4%. - DLC 440/1200-TN-1…10V: ORC <5%. - DLC 385/1000-TN-1…10V: ORC <5%.Baja distorsión armónica (THD) <15%.Elevada calidad de la luz sin parpadeos.Additional information at www.elt.es/enMás información en www.elt.esBlueGreenBrown100 %HighlevelBlueGreenBrownMediumlevelBlueGreenBrownLowlevelBlueYellow-greenBrownINPUTBlueGreenBrownDimmer1...10VNLRedBlackLEDMODULESORC < 5%1001Accessories / AccesorioseBLUE 0-10V / DALIRef. No. 9953070Logistical dataDatos logísticosP. 750919-01

1DRIVERS + ACC. DRIVERS + ACC.42 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSDLC 2x-TN- 1...10V220-240VAC 50...60HzTechnical characteristics / Características técnicas  Ref. No.Output power range / Rango de potencia en móduloOutput current Corriente de salidaOutput voltage Tensión de salidaPower factor Factor de potenciaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc pointTemp.máx. envolventeOperating temp. Temp.funcionamientoWmAVdcλη (%)tc (°C)ta (°C) DLC 2x190/700-TN-1…10V99200012x1907002700,999465-40… +50 DLC 2x225/625-TN-1…10V99200022x2256253600,999465-40… +5085150450450Ø 5,470348,4  ±1331,4  ±1  Product with special conditions, please consult with our Commercial Department / Producto con condiciones especiales, consultar con Departamento Comercial1… 10V dimmable control gears up to 2x225W. IP67Equipos 1… 10V regulables hasta 2x225W. IP67IP67 equipment.Class II electrical protection. Connection with double insulated cables. Current regulation control through 1… 10V. Dimming  range:   - DLC 2x190/700-TN-1...10V: 40…70...100%. - DLC 2x225/625-TN-1…10V: 40...70...100%High power factor.Overload protection.Short circuit protection.Protection against no load operation. Input Transient Protection (ITP) included: 10kV/5kA L-N and LN-PE (Imax=10kA).Permitted input voltage AC: 198-264V. Nominal lifetime at max. tc allowed: 50.000h.Output ripple current (ORC) <5%.Low Total Harmonic Distortion (THD) <15%.High quality light without flickering.Equipo IP67.Protección eléctrica Clase II. Con conexiones por cables de doble aislamiento. Control de regulación de corriente mediante señal 1… 10V. Rango de regulación: - DLC 2x190/700-TN-1...10V: 40…70...100%. - DLC 2x225/625-TN-1…10V: 40...70...100%.Alto factor de potencia.Protección contra sobrecarga.Protección contra cortocircuito. Protección en circuito abierto. Protección contra transistorios (ITP) incluído: 10kV/5kA L-N y LN-PE (Imax=10kA). Tensión permitida AC: 198-264V. Vida útil a maxima tc permitida: 50.000h.Rizado de corriente de salida (ORC) <5%.Baja distorsión armónica (THD) <15%.Elevada calidad de la luz sin parpadeos.Additional information at www.elt.es/enMás información en www.elt.esORC < 5%10Accessories / AccesorioseBLUE 0-10V / DALIRef. No. 9953070BlueGreenBrownBlueGreenBrownBlueGreenBrown100 %HighlevelMediumlevelLowlevelBlueYellow-greenBrownINPUTBlueGreenBrownDimmer1...10VNLRedRedBlackBlackLEDMODULESLEDMODULESLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.43 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSLC-XT220-240VAC 50...60Hz / DCØ 4,5156144,693,478,538,3Technical characteristics / Características técnicas Ref. No. Output power range Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor Factor de potenciaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point / Temp.máx. envolventeOperating temp. / Temp. funcionamientoWmAVdcλη (%)tc (°C)ta (°C) LC 190/350-XT 991610150... 90350142... 2580,969275-40... +60 LC 190/500-XT 991610245... 9050090... 1800,969275-40... +60LC 190/700-XT991610360… 9070085… 1290,969175-40... +60LC 190/1050-XT991610450… 90105048... 860,969175-40... +60LC 1150/700-XT991611398… 150700140… 2150,989175-40… +55 LC 1150/1200-XT9916115110... 150120091,5... 1250,989075-40… +55 LC 1150/1400-XT9916116125... 150140089... 1080,989075-40… +55  Product with special conditions, please consult with our Commercial Department / Producto con condiciones especiales, consultar con Departamento ComercialControl gears up to 150W. IP20 Equipos hasta 150W. IP20Double or reinforced insulation control gear, for built-in-use. Protection index IP20.High power factor.Overload protection.Protection against no load operation. Enhanced protection against surge pulses: 6kV between phases. Efficient protection against ESD in the LED module. Connector enabled to connect an auxiliary protection device against ESD.Withstands 2 hours at 350V (AC). Permitted input voltage AC/DC: 198-264V.    Nominal lifetime at max. tc allowed: 50.000h .Output ripple current (ORC) <2%.Low Total Harmonic Distortion (THD) <10%.Electronic circuit fully protected against humidity.High quality light without flickering.Equipo con aislamiento doble o reforzado, a incorporar. Índice de protección IP20.Alto factor de potencia.Protección contra sobrecarga.Protección en circuito abierto. Protección reforzada contra impulsos de sobretensión en red: 6kV entre fases. Protección contra estática en la salida. Conectores habilitados para la conexión de un equipo auxiliar de protección contra ESD.Soporta 2 horas a 350V (AC).Tensión permitida AC/DC: 198-264V. Vida útil a máxima tc permitida: 50.000h.Rizado de corriente de salida (ORC) <2%.Baja distorsión armónica (THD) <10%.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Additional information at www.elt.es/enMás información en www.elt.esLEDMODULESODPODPLNLEDMODULESODPODPmainsORC < 2%6L-N10001(1)(1)(1)(1) Exclusively / Exclusivamente 9916104Accessories / AccesoriosODP LED 5KVRef. No. 3512002Logistical dataDatos logísticosP. 750919-01

1DRIVERS + ACC. DRIVERS + ACC.44 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSLC-XR-IP67 VALUE220-240VAC 50...60Hz140,5129,15010,874,332450±10Ø 4,2Technical characteristics / Características técnicas Ref. No. Output power range Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor Factor de potenciaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point / Temp.máx. envolventeOperating temp. / Temp. funcionamientoWmAVdcλη (%)tc (°C)ta (°C) LC 54V/700-XR-IP67991620123... 5470033... 770,988975-25... +50  Product with special conditions, please consult with our Commercial Department / Producto con condiciones especiales, consultar con Departamento ComercialControl gears up to 54W. IP67Equipos hasta 54W. IP67 Class II, independent control gear. Protection index IP67.Electronic circuit fully protected against humidity.High quality light without flickering.High power factor.Thermal protection.Overload protection.Short circuit protection.Protection against no load operation. Permitted input voltage AC: 198-264V.Mains surge protection: - Differential mode: 6kV (L-N). - Common mode: 6kV (L/N-Earth).    Nominal lifetime at max. tc allowed: 50.000h .Output ripple current (ORC) <10%.Low Total Harmonic Distortion (THD) <10%.Equipo clase II, independiente. Índice de protección IP67.Circuito electrónico protegido contra la humedad.Elevada calidad de la luz sin parpadeos.Alto factor de potencia.Protección térmica.Protección contra sobrecarga.Protección contra cortocircuitos.Protección en circuito abierto.Tensión permitida AC: 198-264V.Protección contra sobretensiones de red:   - Modo diferencial: 6kV (L-N). - Modo común: 6kV (L/N-Tierra). Vida útil a máxima tc permitida: 50.000h.Rizado de corriente de salida (ORC) <10%.Baja distorsión armónica (THD) <10%.Additional information at www.elt.es/enMás información en www.elt.esLEDMODULESYellow-greenNLBlueBrownMainsBlueBrownLEDAccessories / AccesoriosODP LED 5KVRef. No. 3512002ORC < 10%10001Logistical dataDatos logísticosP. 750919-01

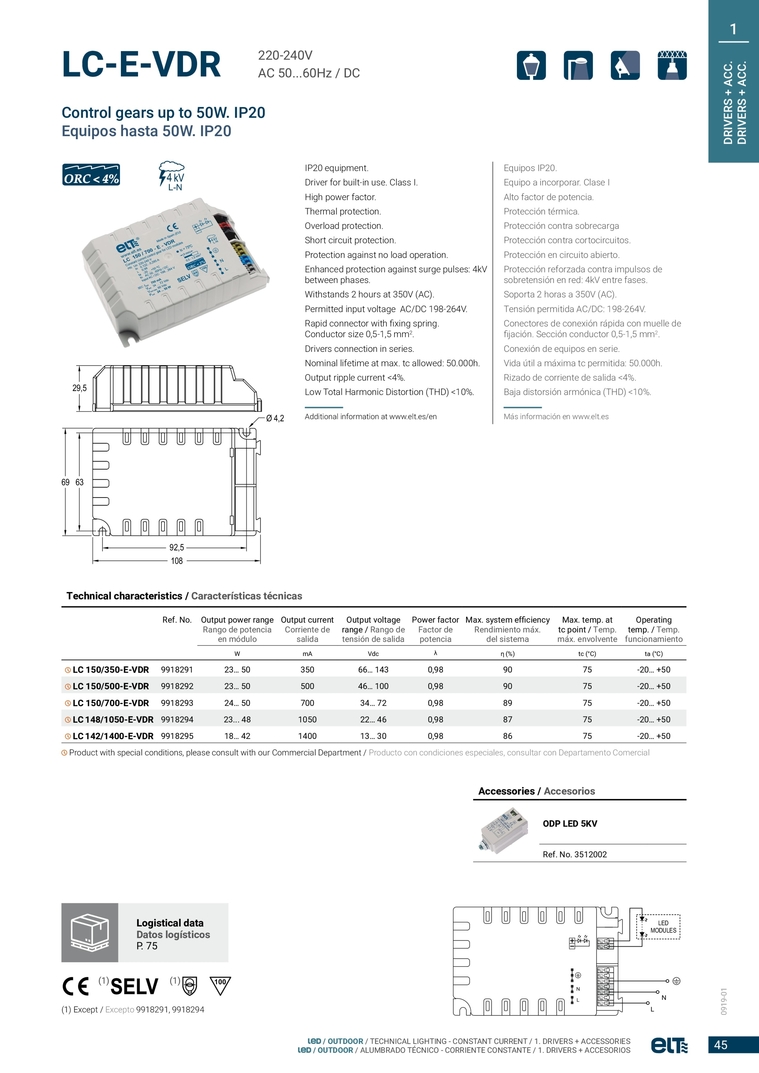

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.45 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSLC-E-VDR220-240VAC 50...60Hz / DC6329,569108Ø 4,292,5Technical characteristics / Características técnicas  Ref. No. Output power range Rango de potencia en móduloOutput current Corriente de salidaOutput voltage range / Rango de tensión de salidaPower factor Factor de potenciaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point / Temp.máx. envolventeOperating temp. / Temp. funcionamientoWmAVdcλη (%)tc (°C)ta (°C)  LC 150/350-E-VDR991829123… 5035066… 1430,989075-20… +50  LC 150/500-E-VDR991829223… 5050046… 1000,989075-20… +50  LC 150/700-E-VDR991829324… 5070034… 720,988975-20… +50  LC 148/1050-E-VDR991829423... 48105022… 460,988775-20… +50  LC 142/1400-E-VDR991829518… 42140013… 300,988675-20… +50Control gears up to 50W. IP20 Equipos hasta 50W. IP20IP20 equipment.Driver for built-in use. Class I.High power factor.Thermal protection.Overload protection.Short circuit protection.Protection against no load operation. Enhanced protection against surge pulses: 4kV between phases.Withstands 2 hours at 350V (AC).Permitted input voltage  AC/DC 198-264V. Rapid connector with fixing spring. Conductor size 0,5-1,5 mm2.Drivers connection in series. Nominal lifetime at max. tc allowed: 50.000h.Output ripple current <4%.Low Total Harmonic Distortion (THD) <10%.Equipos IP20.Equipo a incorporar. Clase IAlto factor de potencia.Protección térmica.Protección contra sobrecargaProtección contra cortocircuitos.Protección en circuito abierto. Protección reforzada contra impulsos de sobretensión en red: 4kV entre fases.Soporta 2 horas a 350V (AC).Tensión permitida AC/DC: 198-264V.Conectores de conexión rápida con muelle de fijación. Sección conductor 0,5-1,5 mm2. Conexión de equipos en serie. Vida útil a máxima tc permitida: 50.000h.Rizado de corriente de salida <4%.Baja distorsión armónica (THD) <10%.Additional information at www.elt.es/enMás información en www.elt.es4L-N100(1)(1)(1) Except / Excepto 9918291, 9918294Accessories / AccesoriosODP LED 5KVRef. No. 3512002LEDMODULESNLLNORC < 4%  Product with special conditions, please consult with our Commercial Department / Producto con condiciones especiales, consultar con Departamento ComercialLogistical dataDatos logísticosP. 750919-01

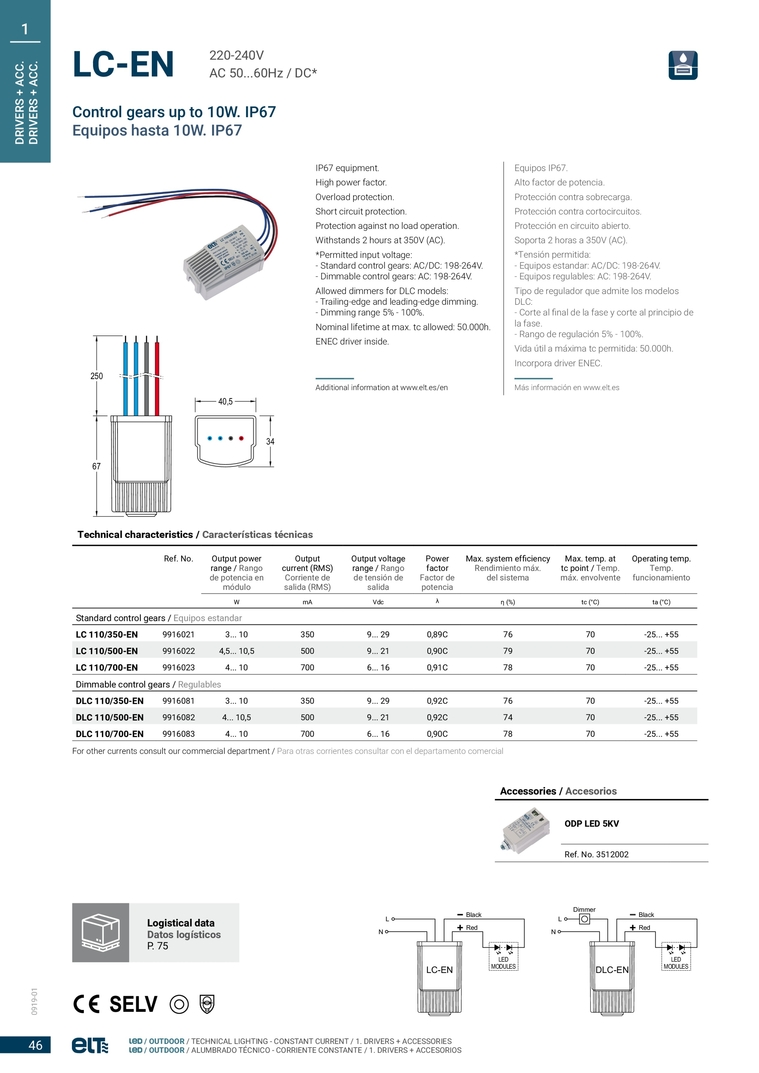

1DRIVERS + ACC. DRIVERS + ACC.46 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSLC-EN220-240VAC 50...60Hz / DC*6725040,534Technical characteristics / Características técnicas Ref. No.Output power range / Rango de potencia en móduloOutput  current (RMS)Corriente de salida (RMS)Output voltage range / Rango de tensión de salidaPower factor Factor de potenciaMax. system efficiencyRendimiento máx. del sistemaMax. temp. at tc point / Temp.máx. envolventeOperating temp. Temp. funcionamientoWmAVdcλη (%)tc (°C)ta (°C)Standard control gears / Equipos estandarLC 110/350-EN 99160213... 103509... 290,89C7670-25... +55LC 110/500-EN99160224,5... 10,55009... 210,90C7970-25... +55LC 110/700-EN99160234... 107006... 160,91C7870-25... +55Dimmable control gears / RegulablesDLC 110/350-EN99160813... 103509... 290,92C7670-25... +55DLC 110/500-EN99160824... 10,55009... 210,92C7470-25... +55DLC 110/700-EN99160834... 107006... 160,90C7870-25... +55For other currents consult our commercial department / Para otras corrientes consultar con el departamento comercialControl gears up to 10W. IP67Equipos hasta 10W. IP67IP67 equipment.High power factor.Overload protection.Short circuit protection.Protection against no load operation.Withstands 2 hours at 350V (AC).*Permitted input voltage: - Standard control gears: AC/DC: 198-264V. - Dimmable control gears: AC: 198-264V.Allowed dimmers for DLC models: - Trailing-edge and leading-edge dimming. - Dimming range 5% - 100%.Nominal lifetime at max. tc allowed: 50.000h.ENEC driver inside.Equipos IP67.Alto factor de potencia.Protección contra sobrecarga.Protección contra cortocircuitos.Protección en circuito abierto.Soporta 2 horas a 350V (AC).*Tensión permitida: - Equipos estandar: AC/DC: 198-264V. - Equipos regulables: AC: 198-264V. Tipo de regulador que admite los modelos DLC: - Corte al final de la fase y corte al principio de la fase. - Rango de regulación 5% - 100%. Vida útil a máxima tc permitida: 50.000h. Incorpora driver ENEC.Additional information at www.elt.es/enMás información en www.elt.esRedBlackLEDMODULESLC-ENLNDimmerLNRedBlackLEDMODULESDLC-ENAccessories / AccesoriosODP LED 5KVRef. No. 3512002Logistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS1DRIVERS + ACC. DRIVERS + ACC.47 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 1. DRIVERS + ACCESSORIES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 1. DRIVERS + ACCESORIOSODP0...430 VdcTechnical characteristics / Características técnicas Ref. No.Output power range  compatible / Rango de potencia en módulo compatibleOutput voltage withstand Tensión de salida a soportarInput currentCorriente de entradaMax. temp. at tc point / Temp.máx. envolventeOperating temp. Temp. funcionamientoWVdcAtc (°C)ta (°C)ODP LED 5KV35120021…1500…43009085Protection against electrostatic discharge in the LED moduleEquipos para protección contra descargas electrostáticas en el módulo LEDWhen a high electrostatic charge storage exists between the LED module and the luminaire, the ODP protection circuit gets rid off that charge safely through Earth, avoiding that discharge to go across the LED, producing permanent damages in the load.Suitable for Class I and Class II luminaires. Device suitable just for LED applications.Nule stand-by power consumption.Withstands 5kV Isolation. Suitable for LED Drivers that don’t produce current ripple.Cuando se produce una acumulación excesiva de carga electrostática entre el módulo LED y la luminaria, el circuito de protección ODP LED evacúa esa carga de manera segura a tierra, evitando que la descarga se realice a través de los LED y produzca daños irreparables en la carga.Apto para montajes en luminarias de tipo Clase I o Clase II. Apto para aplicaciones solo de tipo LED.Pérdidas despreciables, no tiene consumo de stand-by.Soporta 5kV de aislamiento. Apto para alimentadores LED que no produzcan rizado en la corriente.Additional information at www.elt.es/enMás información en www.elt.esLNODPL NPOWER SUPPLYLEDMODULESLogistical dataDatos logísticosP. 750919-01293159689M8

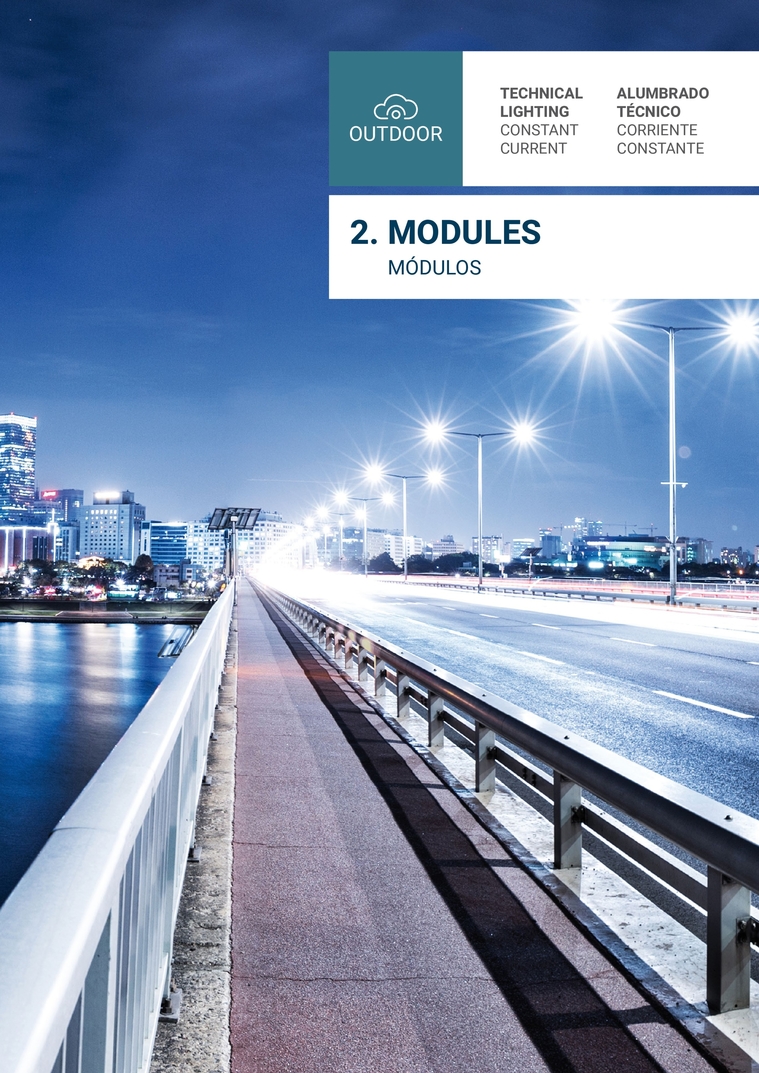

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / INDEX / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOS / ÍNDICE48MÓDULOS2. MODULESTECHNICALLIGHTINGCONSTANTCURRENTALUMBRADOTÉCNICOCORRIENTECONSTANTE OUTDOOR

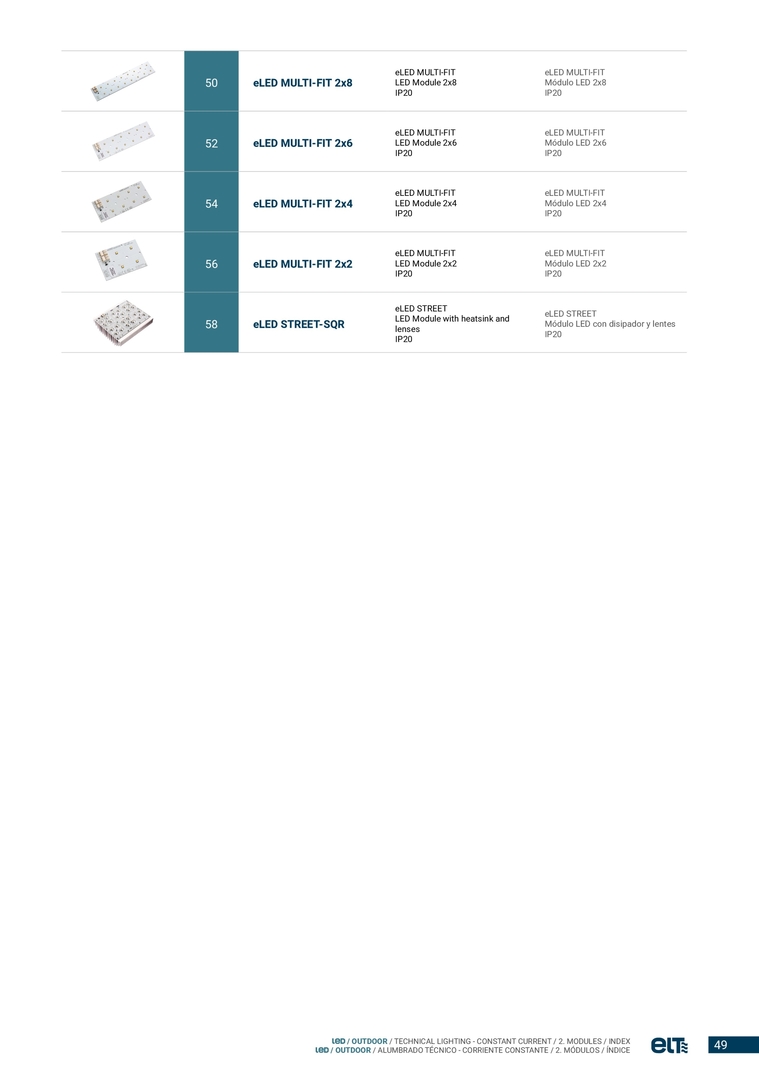

49 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / INDEX / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOS / ÍNDICE50eLED MULTI-FIT 2x8eLED MULTI-FITLED Module 2x8IP20eLED MULTI-FITMódulo LED 2x8IP2052eLED MULTI-FIT 2x6eLED MULTI-FITLED Module 2x6IP20eLED MULTI-FITMódulo LED 2x6IP2054eLED MULTI-FIT 2x4eLED MULTI-FITLED Module 2x4IP20eLED MULTI-FITMódulo LED 2x4IP2056eLED MULTI-FIT 2x2eLED MULTI-FITLED Module 2x2IP20eLED MULTI-FITMódulo LED 2x2IP2058eLED STREET-SQReLED STREETLED Module with heatsink and lensesIP20eLED STREETMódulo LED con disipador y lentesIP20

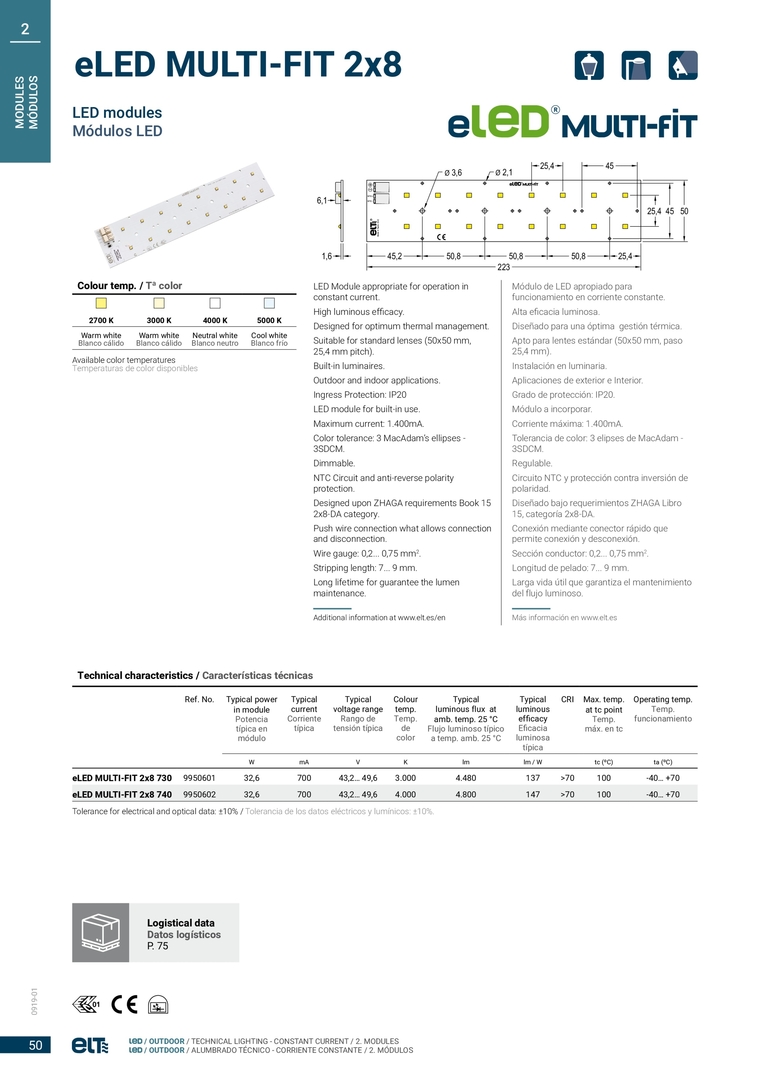

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOS2MODULES MÓDULOS50eLED MULTI-FIT 2x8LED modulesMódulos LED22345,250,850,850,825,425,4 45 506,11,6Ø 3,6Ø 2,14525,4RLED Module appropriate for operation in constant current.High luminous efficacy.Designed for optimum thermal management.Suitable for standard lenses (50x50 mm,  25,4 mm pitch). Built-in luminaires.Outdoor and indoor applications.Ingress Protection: IP20LED module for built-in use.Maximum current: 1.400mA.Color tolerance: 3 MacAdam’s ellipses - 3SDCM.Dimmable.NTC Circuit and anti-reverse polarity protection.Designed upon ZHAGA requirements Book 15 2x8-DA category.Push wire connection what allows connection and disconnection.Wire gauge: 0,2... 0,75 mm2.Stripping length: 7... 9 mm.Long lifetime for guarantee the lumen maintenance.Módulo de LED apropiado para funcionamiento en corriente constante.Alta eficacia luminosa.Diseñado para una óptima  gestión térmica.Apto para lentes estándar (50x50 mm, paso 25,4 mm).Instalación en luminaria.Aplicaciones de exterior e Interior.Grado de protección: IP20.Módulo a incorporar.Corriente máxima: 1.400mA.Tolerancia de color: 3 elipses de MacAdam - 3SDCM.Regulable.Circuito NTC y protección contra inversión de polaridad.Diseñado bajo requerimientos ZHAGA Libro 15, categoría 2x8-DA.Conexión mediante conector rápido que permite conexión y desconexión.Sección conductor: 0,2... 0,75 mm2.Longitud de pelado: 7... 9 mm.Larga vida útil que garantiza el mantenimiento del flujo luminoso.Additional information at www.elt.es/enMás información en www.elt.esColour temp. / Tª color2700 K3000 K4000 K5000 KWarm whiteBlanco cálidoWarm white Blanco cálidoNeutral white Blanco neutroCool white Blanco fríoAvailable color temperaturesTemperaturas de color disponiblesTechnical characteristics / Características técnicas  Ref. No.Typical power in modulePotencia típica en móduloTypical currentCorriente típicaTypical voltage rangeRango de tensión típicaColour temp. Temp. de colorTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a temp. amb. 25 °CTypical luminous efficacyEficacia luminosa típicaCRI Max. temp. at tc pointTemp. máx. en tcOperating temp.Temp. funcionamientoWmAVKlmlm / Wtc (ºC)ta (ºC)eLED MULTI-FIT 2x8 730995060132,670043,2… 49,63.0004.480137>70100-40… +70eLED MULTI-FIT 2x8 740995060232,670043,2… 49,64.0004.800147>70100-40… +70Tolerance for electrical and optical data: ±10% / Tolerancia de los datos eléctricos y lumínicos: ±10%.01Logistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS2MODULES MÓDULOS51 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOSeLED MULTI-FIT 2x8LED modulesMódulos LEDSpecific technical characteristics Características técnicas específicasCurrentIntensidadColour temperatureTemperatura de colorTypical power in modulePotencia típica en móduloTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a  temp. amb. 25 °CTypical Luminous efficacyEficacialuminosa típicamAKWlmlm/W3503.00015,92.4071514.00015,92.5771625003.00023,13.3341444.00023,13.5721557003.00032,64.4801374.00032,64.80014710503.00050,16.2851264.00050,16.73213412003.00057,67.0031214.00057,67.50213014003.00067,87.9311174.00067,88.496125Tolerance for electrical and optical data: ±10% Tolerancia de los datos eléctricos y lumínicos: ±10%.Current (mA) / Corriente (mA)Rel. Lumininous Flux vs. Current Flujo Luminoso rel vs. CorrienteRel. Luminous Flux (%) / Flujo Luminoso rel. (%)0501001502002004006008001.0001.2001.400Luminous intensity distribution curves (Cd/Klm)  Curvas de distribución de intensidad lumínica (Cd/Klm)Current / IntensidadTemp. tc point / Temp. en tcL70B10L70B50L80B10L80B50mAºC70045>100.000>100.000>100.000>100.00050>100.000>100.000>100.000>100.00055>100.000>100.000>80.000>100.00060>100.000>100.000>75.000>100.00065>90.000>100.000>60.000>100.00070>75.000>100.000>50.000>100.00075>75.000>100.000>50.000>100.00080>60.000>100.000>40.000>100.00085>55.000>100.000>35.000>100.00090>45.000>100.000>30.000>80.00095>40.000>100.000>25.000>75.000100>35.000>100.000>20.000>60.000L: Porcentaje de flujo lumínico que hay en el momento declarado en relación con los iniciales.B: Describe el porcentaje de eLED que están por debajo del valor de L.L: Percentage of lumens there are at the declared time in relation to the initial lumens.B: Describes the percentage eLED are below the value of L.All diagrams shown are for reference only and are not guaranteed / Todos los diagramas mostrados sirven solamente como referencia y no están garantizadosForward current vs. Forward voltageCorriente de forward vs. Tensión de forwardForward current (mA) / Corriente de forward. (mA)Forward Voltage (V) / Tensión de forward (V)02004006008001.0001.2001.4005049484746454443Life-time, lumen maintenance and failure rate @700mA  Tiempo de vida, mantenimiento de flujo luminoso y porcetanje de fallo @ 700mA0919-01

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOS2MODULES MÓDULOS52eLED MULTI-FIT 2x6LED modulesMódulos LED172,245,250,850,825,425,4 45 506,11,6Ø 3,6Ø 2,14525,4RLED Module appropriate for operation in constant current.High luminous efficacy.Designed for optimum thermal management.Suitable for standard lenses (50x50 mm,  25,4 mm pitch). Built-in luminaires.Outdoor and indoor applications.Ingress Protection: IP20LED module for built-in use.Maximum current: 1.400mA.Color tolerance: 3 MacAdam’s ellipses - 3SDCM.Dimmable.NTC Circuit and anti-reverse polarity protection.Push wire connection what allows connection and disconnection.Wire gauge: 0,2... 0,75 mm2.Stripping length: 7... 9 mm.Long lifetime for guarantee the lumen maintenance.Módulo de LED apropiado para funcionamiento en corriente constante.Alta eficacia luminosa.Diseñado para una óptima  gestión térmica.Apto para lentes estándar (50x50 mm, paso 25,4 mm).Instalación en luminaria.Aplicaciones de exterior e Interior.Grado de protección: IP20.Módulo a incorporar.Corriente máxima: 1.400mA.Tolerancia de color: 3 elipses de MacAdam - 3SDCM.Regulable.Circuito NTC y protección contra inversión de polaridad.Conexión mediante conector rápido que permite conexión y desconexión.Sección conductor: 0,2... 0,75 mm2.Longitud de pelado: 7... 9 mm.Larga vida útil que garantiza el mantenimiento del flujo luminoso.Additional information at www.elt.es/enMás información en www.elt.esTechnical characteristics / Características técnicas  Ref. No.Typical power in modulePotencia típica en móduloTypical currentCorriente típicaTypical voltage rangeRango de tensión típicaColour temp. Temp. de colorTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a temp. amb. 25 °CTypical luminous efficacyEficacia luminosa típicaCRI Max. temp. at tc pointTemp. máx. en tcOperating temp.Temp. funcionamientoWmAVKlmlm / Wtc (ºC)ta (ºC)eLED MULTI-FIT 2x6 730995060324,570032,4… 37,23.0003.360137>70 100-40… +70eLED MULTI-FIT 2x6 740995060424,570032,4… 37,24.0003.600147>70 100-40… +70Tolerance for electrical and optical data: ±10% / Tolerancia de los datos eléctricos y lumínicos: ±10%.01Colour temp. / Tª color2700 K3000 K4000 K5000 KWarm whiteBlanco cálidoWarm white Blanco cálidoNeutral white Blanco neutroCool white Blanco fríoAvailable color temperaturesTemperaturas de color disponiblesLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS2MODULES MÓDULOS53 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOSeLED MULTI-FIT 2x6LED modulesMódulos LEDSpecific technical characteristics Características técnicas específicasCurrentIntensidadColour temperatureTemperatura de colorTypical power in modulePotencia típica en móduloTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a  temp. amb. 25 °CTypical Luminous efficacyEficacialuminosa típicamAKWlmlm/W3503.00011,91.8051514.00011,91.9331625003.00017,32.5001444.00017,32.6791557003.00024,53.3601374.00024,53.60014710503.00037,54.7141264.00037,55.04913412003.00043,25.2521214.00043,25.62713014003.00050,95.9481174.00050,96.372125Tolerance for electrical and optical data: ±10% Tolerancia de los datos eléctricos y lumínicos: ±10%.Luminous intensity distribution curves (Cd/Klm)  Curvas de distribución de intensidad lumínica (Cd/Klm)Current / IntensidadTemp. tc point / Temp. en tcL70B10L70B50L80B10L80B50mAºC70045>100.000>100.000>100.000>100.00050>100.000>100.000>100.000>100.00055>100.000>100.000>80.000>100.00060>100.000>100.000>75.000>100.00065>90.000>100.000>60.000>100.00070>75.000>100.000>50.000>100.00075>75.000>100.000>50.000>100.00080>60.000>100.000>40.000>100.00085>55.000>100.000>35.000>100.00090>45.000>100.000>30.000>80.00095>40.000>100.000>25.000>75.000100>35.000>100.000>20.000>60.000All diagrams shown are for reference only and are not guaranteed / Todos los diagramas mostrados sirven solamente como referencia y no están garantizadosCurrent (mA) / Corriente (mA)Rel. Lumininous Flux vs. Current Flujo Luminoso rel vs. CorrienteRel. Luminous Flux (%) / Flujo Luminoso rel. (%)0501001502002004006008001.0001.2001.400Forward current vs. Forward voltageCorriente de forward vs. Tensión de forwardForward current (mA) / Corriente de forward. (mA)Forward Voltage (V) / Tensión de forward (V)02004006008001.0001.2001.40038373635343332L: Porcentaje de flujo lumínico que hay en el momento declarado en relación con los iniciales.B: Describe el porcentaje de eLED que están por debajo del valor de L.L: Percentage of lumens there are at the declared time in relation to the initial lumens.B: Describes the percentage eLED are below the value of L.L: Porcentaje de flujo lumínico que hay en el momento declarado en relación con los iniciales.B: Describe el porcentaje de eLED que están por debajo del valor de L.L: Percentage of lumens there are at the declared time in relation to the initial lumens.B: Describes the percentage eLED are below the value of L.Life-time, lumen maintenance and failure rate @700mA  Tiempo de vida, mantenimiento de flujo luminoso y porcetanje de fallo @ 700mA0919-01

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOS2MODULES MÓDULOS54eLED MULTI-FIT 2x4LED modulesMódulos LED121,445,250,825,425,4 45 506,11,64525,4Ø 2,1Ø 3,6RLED Module appropriate for operation in constant current.High luminous efficacy.Designed for optimum thermal management.Suitable for standard lenses (50x50 mm,  25,4 mm pitch). Built-in luminaires.Outdoor and indoor applications.Ingress Protection: IP20LED module for built-in use.Maximum current: 1.400mA.Color tolerance: 3 MacAdam’s ellipses - 3SDCM.Dimmable.NTC Circuit and anti-reverse polarity protection.Designed upon ZHAGA requirements Book 15 2x4-DA category.Push wire connection what allows connection and disconnection.Wire gauge: 0,2... 0,75 mm2.Stripping length: 7... 9 mm.Long lifetime for guarantee the lumen maintenance.Módulo de LED apropiado para funcionamiento en corriente constante.Alta eficacia luminosa.Diseñado para una óptima  gestión térmica.Apto para lentes estándar (50x50 mm, paso 25,4 mm).Instalación en luminaria.Aplicaciones de exterior e Interior.Grado de protección: IP20.Módulo a incorporar.Corriente máxima: 1.400mA.Tolerancia de color: 3 elipses de MacAdam - 3SDCM.Regulable.Circuito NTC y protección contra inversión de polaridad.Diseñado bajo requerimientos ZHAGA Libro 15, categoría 2x4-DA.Conexión mediante conector rápido que permite conexión y desconexión.Sección conductor: 0,2... 0,75 mm2.Longitud de pelado: 7... 9 mm.Larga vida útil que garantiza el mantenimiento del flujo luminoso.Additional information at www.elt.es/enMás información en www.elt.esTechnical characteristics / Características técnicas  Ref. No.Typical power in modulePotencia típica en móduloTypical currentCorriente típicaTypical voltage rangeRango de tensión típicaColour temp. Temp. de colorTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a temp. amb. 25 °CTypical luminous efficacyEficacia luminosa típicaCRI Max. temp. at tc pointTemp. máx. en tcOperating temp.Temp. funcionamientoWmAVKlmlm / Wtc (ºC)ta (ºC)eLED MULTI-FIT 2x4 730995060516,370021,6… 24,83.0002.240137>70 100-40… +70eLED MULTI-FIT 2x4 740995060616,370021,6… 24,84.0002.400147>70 100-40… +70Tolerance for electrical and optical data: ±10% / Tolerancia de los datos eléctricos y lumínicos: ±10%.01Colour temp. / Tª color2700 K3000 K4000 K5000 KWarm whiteBlanco cálidoWarm white Blanco cálidoNeutral white Blanco neutroCool white Blanco fríoAvailable color temperaturesTemperaturas de color disponiblesLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS2MODULES MÓDULOS55 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOSeLED MULTI-FIT 2x4LED modulesMódulos LEDSpecific technical characteristics Características técnicas específicasCurrentIntensidadColour temperatureTemperatura de colorTypical power in modulePotencia típica en móduloTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a  temp. amb. 25 °CTypical Luminous efficacyEficacialuminosa típicamAKWlmlm/W3503.0008,01.2031514.0008,01.2891625003.00011,61.6671444.00011,61.7861557003.00016,32.2401374.00016,32.40014710503.00025,03.1431264.00025,03.36613412003.00028,83.5011214.00028,83.75113014003.00033,93.9661174.00033,94.248125Tolerance for electrical and optical data: ±10% Tolerancia de los datos eléctricos y lumínicos: ±10%.Luminous intensity distribution curves (Cd/Klm)  Curvas de distribución de intensidad lumínica (Cd/Klm)Current / IntensidadTemp. tc point / Temp. en tcL70B10L70B50L80B10L80B50mAºC70045>100.000>100.000>100.000>100.00050>100.000>100.000>100.000>100.00055>100.000>100.000>80.000>100.00060>100.000>100.000>75.000>100.00065>90.000>100.000>60.000>100.00070>75.000>100.000>50.000>100.00075>75.000>100.000>50.000>100.00080>60.000>100.000>40.000>100.00085>55.000>100.000>35.000>100.00090>45.000>100.000>30.000>80.00095>40.000>100.000>25.000>75.000100>35.000>100.000>20.000>60.000L: Porcentaje de flujo lumínico que hay en el momento declarado en relación con los iniciales.B: Describe el porcentaje de eLED que están por debajo del valor de L.L: Percentage of lumens there are at the declared time in relation to the initial lumens.B: Describes the percentage eLED are below the value of L.All diagrams shown are for reference only and are not guaranteed / Todos los diagramas mostrados sirven solamente como referencia y no están garantizadosLife-time, lumen maintenance and failure rate @700mA  Tiempo de vida, mantenimiento de flujo luminoso y porcetanje de fallo @ 700mACurrent (mA) / Corriente (mA)Rel. Lumininous Flux vs. Current Flujo Luminoso rel vs. CorrienteRel. Luminous Flux (%) / Flujo Luminoso rel. (%)0501001502002004006008001.0001.2001.400Forward current vs. Forward voltageCorriente de forward vs. Tensión de forwardForward current (mA) / Corriente de forward. (mA)Forward Voltage (V) / Tensión de forward (V)02004006008001.0001.2001.40021,0     21,5      22,0       22,5         23,0            23,5              24,0                24,5    25,00919-01

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOS2MODULES MÓDULOS56eLED MULTI-FIT 2x2LED modulesMódulos LED70,645,225,4□25,4 45 506,11,645Ø 2,1Ø 3,6RLED Module appropriate for operation in constant current.High luminous efficacy.Designed for optimum thermal management.Suitable for standard lenses (50x50 mm,  25,4 mm pitch). Built-in luminaires.Outdoor and indoor applications.Ingress Protection: IP20LED module for built-in use.Maximum current: 1.400mA.Color tolerance: 3 MacAdam’s ellipses - 3SDCM.Dimmable.NTC Circuit and anti-reverse polarity protection.Designed upon ZHAGA requirements Book 15 2x2-DA category.Push wire connection what allows connection and disconnection.Wire gauge: 0,2... 0,75 mm2.Stripping length: 7... 9 mm.Long lifetime for guarantee the lumen maintenance.Módulo de LED apropiado para funcionamiento en corriente constante.Alta eficacia luminosa.Diseñado para una óptima  gestión térmica.Apto para lentes estándar (50x50 mm, paso 25,4 mm).Instalación en luminaria.Aplicaciones de exterior e Interior.Grado de protección: IP20.Módulo a incorporar.Corriente máxima: 1.400mA.Tolerancia de color: 3 elipses de MacAdam - 3SDCM.Regulable.Circuito NTC y protección contra inversión de polaridad.Diseñado bajo requerimientos ZHAGA Libro 15, categoría 2x2-DA.Conexión mediante conector rápido que permite conexión y desconexión.Sección conductor: 0,2... 0,75 mm2.Longitud de pelado: 7... 9 mm.Larga vida útil que garantiza el mantenimiento del flujo luminoso.Additional information at www.elt.es/enMás información en www.elt.esTechnical characteristics / Características técnicas  Ref. No.Typical power in modulePotencia típica en móduloTypical currentCorriente típicaTypical voltage rangeRango de tensión típicaColour temp. Temp. de colorTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a temp. amb. 25 °CTypical luminous efficacyEficacia luminosa típicaCRI Max. temp. at tc pointTemp. máx. en tcOperating temp.Temp. funcionamientoWmAVKlmlm / Wtc (ºC)ta (ºC)eLED MULTI-FIT 2x2 73099506078,270010,8… 12,43.0001.120137>70 100-40… +70eLED MULTI-FIT 2x2 74099506088,270010,8… 12,44.0001.200147>70 100-40… +70Tolerance for electrical and optical data: ±10% / Tolerancia de los datos eléctricos y lumínicos: ±10%.01Colour temp. / Tª color2700 K3000 K4000 K5000 KWarm whiteBlanco cálidoWarm white Blanco cálidoNeutral white Blanco neutroCool white Blanco fríoAvailable color temperaturesTemperaturas de color disponiblesLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS2MODULES MÓDULOS57 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOSeLED MULTI-FIT 2x2LED modulesMódulos LEDSpecific technical characteristics Características técnicas específicasCurrentIntensidadColour temperatureTemperatura de colorTypical power in modulePotencia típica en móduloTypical luminous flux  at amb. temp. 25 °CFlujo luminoso típico a  temp. amb. 25 °CTypical Luminous efficacyEficacialuminosa típicamAKWlmlm/W3503.0004,06021514.0004,06441625003.0005,88331444.0005,88931557003.0008,21.1201374.0008,21.20014710503.00012,51.5711264.00012,51.68313412003.00014,41.7511214.00014,41.87613014003.00017,01.9831174.00017,02.124125Tolerance for electrical and optical data: ±10% Tolerancia de los datos eléctricos y lumínicos: ±10%.Luminous intensity distribution curves (Cd/Klm)  Curvas de distribución de intensidad lumínica (Cd/Klm)Current / IntensidadTemp. tc point / Temp. en tcL70B10L70B50L80B10L80B50mAºC70045>100.000>100.000>100.000>100.00050>100.000>100.000>100.000>100.00055>100.000>100.000>80.000>100.00060>100.000>100.000>75.000>100.00065>90.000>100.000>60.000>100.00070>75.000>100.000>50.000>100.00075>75.000>100.000>50.000>100.00080>60.000>100.000>40.000>100.00085>55.000>100.000>35.000>100.00090>45.000>100.000>30.000>80.00095>40.000>100.000>25.000>75.000100>35.000>100.000>20.000>60.000L: Porcentaje de flujo lumínico que hay en el momento declarado en relación con los iniciales.B: Describe el porcentaje de eLED que están por debajo del valor de L.L: Percentage of lumens there are at the declared time in relation to the initial lumens.B: Describes the percentage eLED are below the value of L.All diagrams shown are for reference only and are not guaranteed / Todos los diagramas mostrados sirven solamente como referencia y no están garantizadosCurrent (mA) / Corriente (mA)Rel. Lumininous Flux vs. Current Flujo Luminoso rel vs. CorrienteRel. Luminous Flux (%) / Flujo Luminoso rel. (%)0501001502002004006008001.0001.2001.400Forward current vs. Forward voltageCorriente de forward vs. Tensión de forwardForward current (mA) / Corriente de forward. (mA)Forward Voltage (V) / Tensión de forward (V)02004006008001.0001.2001.4001312,512,011,511,010,510,0Life-time, lumen maintenance and failure rate @700mA  Tiempo de vida, mantenimiento de flujo luminoso y porcetanje de fallo @ 700mA0919-01

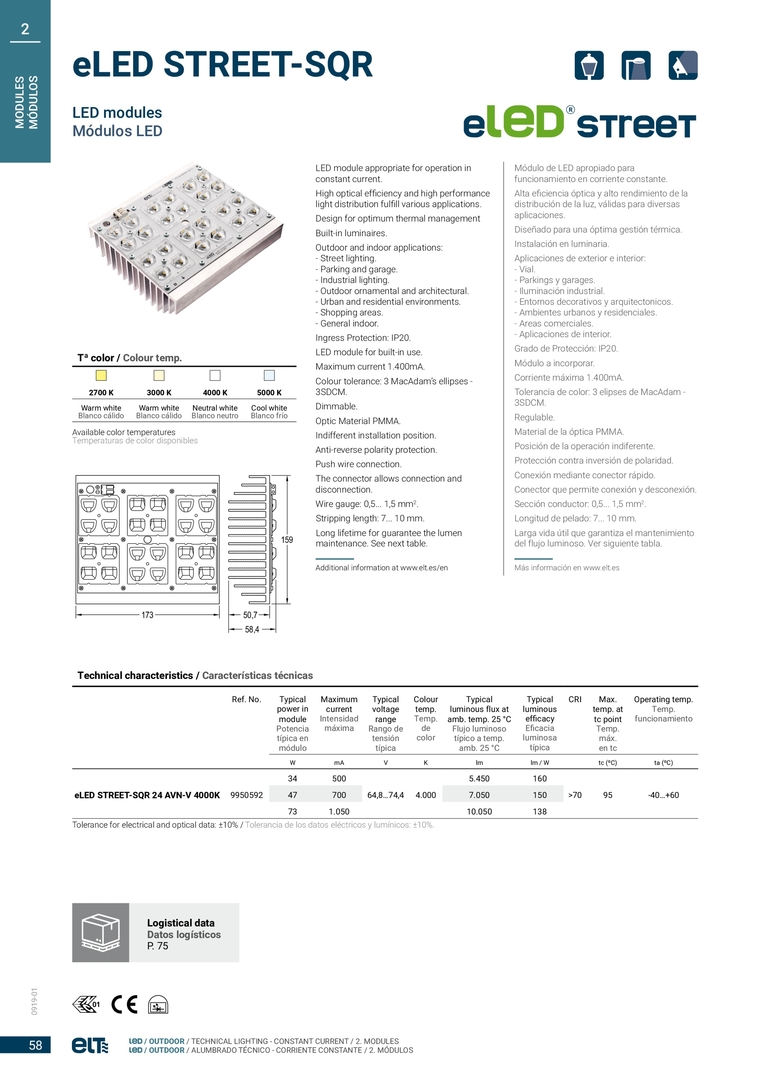

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOS2MODULES MÓDULOS5850,717358,4159LED module appropriate for operation in constant current. High optical efficiency and high performance light distribution fulfill various applications. Design for optimum thermal managementBuilt-in luminaires. Outdoor and indoor applications: - Street lighting. - Parking and garage. - Industrial lighting. - Outdoor ornamental and architectural. - Urban and residential environments. - Shopping areas. - General indoor.Ingress Protection: IP20.LED module for built-in use.Maximum current 1.400mA. Colour tolerance: 3 MacAdam’s ellipses - 3SDCM. Dimmable. Optic Material PMMA. Indifferent installation position. Anti-reverse polarity protection. Push wire connection. The connector allows connection and disconnection.Wire gauge: 0,5... 1,5 mm2. Stripping length: 7... 10 mm. Long lifetime for guarantee the lumen maintenance. See next table.Módulo de LED apropiado para funcionamiento en corriente constante.  Alta eficiencia óptica y alto rendimiento de la distribución de la luz, válidas para diversas aplicaciones. Diseñado para una óptima gestión térmica.Instalación en luminaria.Aplicaciones de exterior e interior: - Vial. - Parkings y garages. - Iluminación industrial. - Entornos decorativos y arquitectonicos. - Ambientes urbanos y residenciales. - Areas comerciales. - Aplicaciones de interior.Grado de Protección: IP20.Módulo a incorporar. Corriente máxima 1.400mA.  Tolerancia de color: 3 elipses de MacAdam - 3SDCM.Regulable. Material de la óptica PMMA. Posición de la operación indiferente. Protección contra inversión de polaridad. Conexión mediante conector rápido. Conector que permite conexión y desconexión. Sección conductor: 0,5... 1,5 mm2. Longitud de pelado: 7... 10 mm. Larga vida útil que garantiza el mantenimiento del flujo luminoso. Ver siguiente tabla.Additional information at www.elt.es/enMás información en www.elt.eseLED STREET-SQRLED modulesMódulos LEDTechnical characteristics / Características técnicas Ref. No.Typical power in modulePotencia típica en móduloMaximum currentIntensidad máximaTypical  voltage rangeRango de tensión típicaColour temp. Temp. de colorTypical luminous flux at amb. temp. 25 °CFlujo luminoso típico a temp. amb. 25 °CTypical luminous efficacyEficacia luminosa típicaCRIMax. temp. at tc pointTemp. máx. en tcOperating temp.Temp. funcionamientoWmAVKlmlm / Wtc (ºC)ta (ºC) eLED STREET-SQR 24 AVN-V 4000K 99505923450064,8…74,4 4.0005.450160>7095-40…+60477007.050150731.05010.050138Tolerance for electrical and optical data: ±10% / Tolerancia de los datos eléctricos y lumínicos: ±10%.01Tª color / Colour temp.2700 K3000 K4000 K5000 KWarm whiteBlanco cálidoWarm white Blanco cálidoNeutral white Blanco neutroCool white Blanco fríoAvailable color temperaturesTemperaturas de color disponiblesLogistical dataDatos logísticosP. 750919-01

1.1DRIVERS DRIVERS2MODULES MÓDULOS59 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 2. MODULES / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 2. MÓDULOSCurvas de distribución de intensidad lumínica  (Cd/Klm)Luminous intensity distribution curves  (Cd/Klm) Current / IntensidadTemp. tc point / Temp. en tcL70B10L70B50L80B10L80B50mAºC50075> 80.000> 200.000> 55.000> 150.00085> 60.000> 180.000> 40.000> 115.00095> 45.000> 140.000> 30.000> 85.00070075> 75.000> 215.000> 50.000> 135.00085> 55.000> 165.000> 35.000> 100.00095> 40.000>125.000> 25.000> 75.000105075> 60.000> 170.000> 40.000> 110.00085> 45.000> 135.000> 30.000> 80.00095> 35.000> 100.000> 20.000> 65.000 eLED STREET-SQR 24 SSW-SLED modulesMódulos LEDTiempo de vida, mantenimiento de flujo luminoso y  porcetanje de falloL: Porcentaje de flujo lumínico que hay en el momento declarado en relación con los iniciales.B: Describe el porcentaje de eLED que están por debajo del valor de L.Life-time, lumen maintenance and failure rateL: Percentage of lumens there are at the declared time in relation to the initial lumens.B: Describes the percentage eLED are below the value of L.eLED STREET-SQRSpecific technical characteristics / Características técnicas específicasCurrentIntensidadColour temperatureTemperatura de colorTypical power in modulePotencia típica en móduloTypical luminous flux  at  amb. temp. 25 °CFlujo luminoso típico a  temp. amb. 25 °CTypical Luminous efficacyEficacialuminosa típicamAKWlmlm/W5002.700345.1411513.000345.4071594.000345.4501605.000345.7011687002.700476.6501413.000476.9951494.000477.0501505.000477.37515710502.700739.4801303.000739.9721374.0007310.0501385.0007310.513144Tolerance for electrical and optical data: ±10% / Tolerancia de los datos eléctricos y lumínicos: ±10%. eLED STREET-SQR 24 AVN-V (vertical lenses / lentes en vertical)eLED STREET-SQR 24 AVN-H (horizontal lenses / lentes en horizontal)Available photometric distributions / Distribuciones fotométricas disponiblesCurrent (mA) / Corriente (mA)Rel. Lumininous Flux vs. Current Flujo Luminoso rel vs. CorrienteRel. Luminous Flux (%) / Flujo Luminoso rel. (%)0501001502002004006008001.0001.2001.4000919-01

X.X / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / INDEX / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / ÍNDICE60INFO3. INFOGENERAL INFORMATIONINFORMACIÓN GENERAL

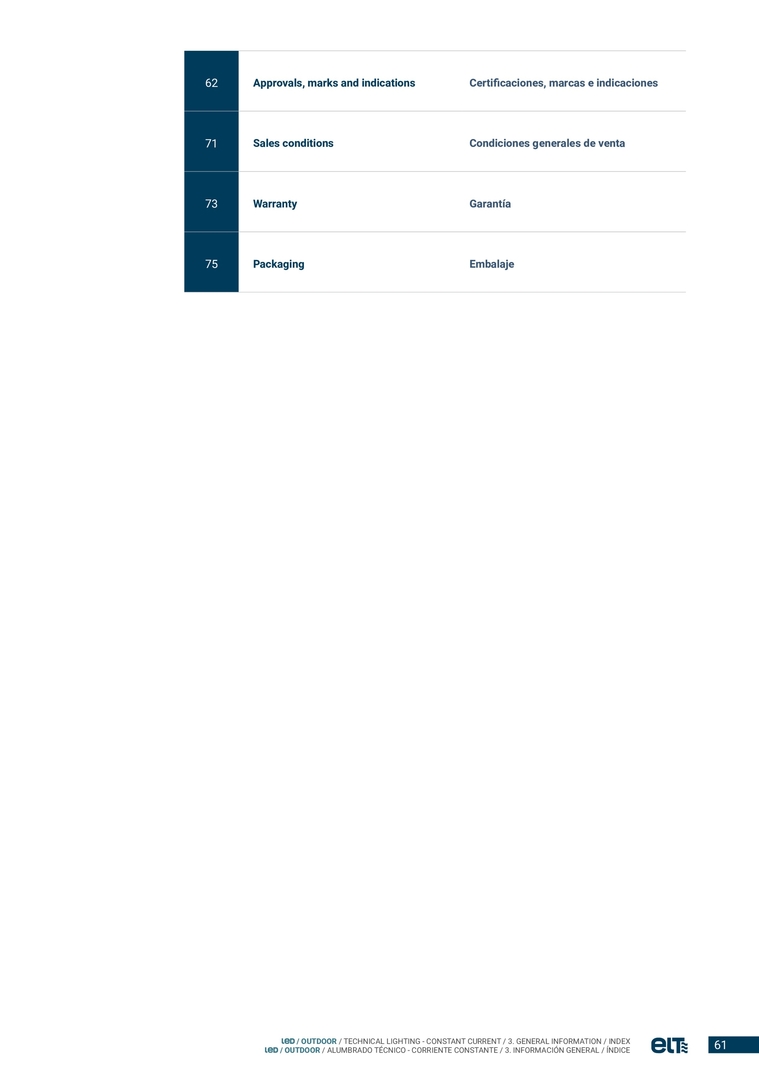

61 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / INDEX / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / ÍNDICE62Approvals, marks and indicationsCertificaciones, marcas e indicaciones71Sales conditionsCondiciones generales de venta73WarrantyGarantía75PackagingEmbalaje

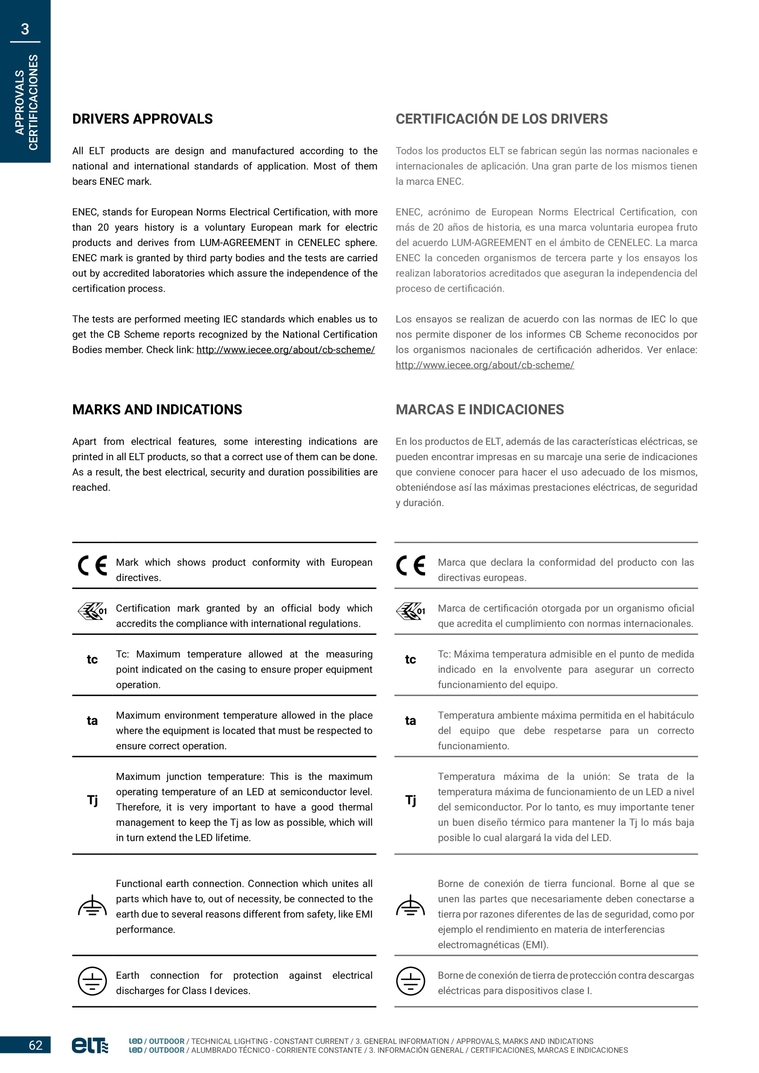

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES623APPROVALSCERTIFICACIONESCERTIFICACIÓN DE LOS DRIVERSTodos los productos ELT se fabrican según las normas nacionales e internacionales de aplicación. Una gran parte de los mismos tienen la marca ENEC.ENEC,  acrónimo  de  European  Norms  Electrical  Certification,  con más de 20 años de historia, es una marca voluntaria europea fruto del acuerdo LUM-AGREEMENT en el ámbito de CENELEC. La marca ENEC la conceden organismos de tercera parte y los ensayos los realizan laboratorios acreditados que aseguran la independencia del proceso de certificación.Los ensayos se realizan de acuerdo con las normas de IEC lo que nos permite disponer de los informes CB Scheme reconocidos por los  organismos  nacionales  de  certificación  adheridos.  Ver  enlace:  http://www.iecee.org/about/cb-scheme/MARCAS E INDICACIONESEn los productos de ELT, además de las características eléctricas, se pueden encontrar impresas en su marcaje una serie de indicaciones que conviene conocer para hacer el uso adecuado de los mismos, obteniéndose así las máximas prestaciones eléctricas, de seguridad y duración.DRIVERS APPROVALSAll ELT products are design and manufactured according to the national and international standards of application. Most of them bears ENEC mark.ENEC, stands for European Norms Electrical Certification, with more than 20 years history is a voluntary European mark for electric  products and derives from LUM-AGREEMENT in CENELEC sphere. ENEC mark is granted by third party bodies and the tests are carried out by accredited laboratories which assure the independence of the certification process.The tests are performed meeting IEC standards which enables us to get the CB Scheme reports recognized by the National Certification Bodies member. Check link: http://www.iecee.org/about/cb-scheme/MARKS AND INDICATIONSApart from electrical features, some interesting indications are printed in all ELT products, so that a correct use of them can be done. As a result, the best electrical, security and duration possibilities are reached. Mark which shows product conformity with European directives. Marca que declara la conformidad del producto con las directivas europeas.Certification  mark  granted  by  an  official  body  which accredits the compliance with international regulations. Marca de certificación otorgada por un organismo oficial que acredita el cumplimiento con normas internacionales.tcTc: Maximum temperature allowed at the measuring point indicated on the casing to ensure proper equipment  operation.tc   Tc: Máxima temperatura admisible en el punto de medida indicado en la envolvente para asegurar un correcto  funcionamiento del equipo.taMaximum environment temperature allowed in the place where the equipment is located that must be respected to ensure correct operation.ta Temperatura ambiente máxima permitida en el habitáculo del  equipo  que  debe  respetarse  para  un  correcto  funcionamiento.TjMaximum junction temperature: This is the maximum operating temperature of an LED at semiconductor level. Therefore, it is very important to have a good thermal management to keep the Tj as low as possible, which will in turn extend the LED lifetime.TjTemperatura máxima de la unión: Se trata de la  temperatura máxima de funcionamiento de un LED a nivel del semiconductor. Por lo tanto, es muy importante tener un buen diseño térmico para mantener la Tj lo más baja posible lo cual alargará la vida del LED.  Functional earth connection. Connection which unites all parts which have to, out of necessity, be connected to the earth due to several reasons different from safety, like EMI performance.Borne de conexión de tierra funcional. Borne al que se unen las partes que necesariamente deben conectarse a tierra por razones diferentes de las de seguridad, como porejemplo el rendimiento en materia de interferenciaselectromagnéticas (EMI). Earth connection for protection against electrical  discharges for Class I devices.Borne de conexión de tierra de protección contra descargas eléctricas para dispositivos clase I.

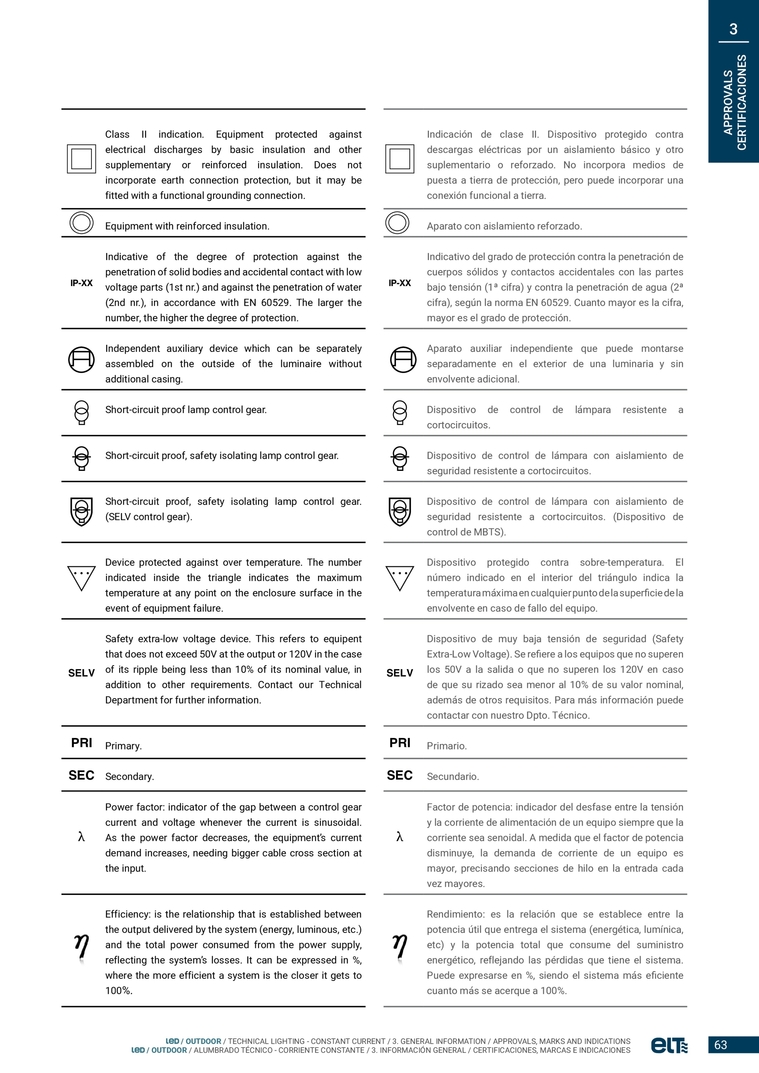

63 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES1.1DRIVERS DRIVERS3APPROVALSCERTIFICACIONES Class II indication. Equipment protected against electrical  discharges  by  basic  insulation  and  other  supplementary or reinforced insulation. Does not  incorporate  earth  connection  protection,  but  it  may  be fitted with a functional grounding connection.Indicación de clase II. Dispositivo protegido contra descargas  eléctricas  por  un  aislamiento  básico  y  otro suplementario o reforzado. No incorpora medios de puesta a tierra de protección, pero puede incorporar una conexión funcional a tierra.Equipment with reinforced insulation.Aparato con aislamiento reforzado.IP-XX Indicative of the degree of protection against the penetration of solid bodies and accidental contact with low voltage parts (1st nr.) and against the penetration of water  (2nd nr.), in accordance with EN 60529. The larger the number, the higher the degree of protection.IP-XX Indicativo del grado de protección contra la penetración de cuerpos sólidos y contactos accidentales con las partes bajo tensión (1ª cifra) y contra la penetración de agua (2ª cifra), según la norma EN 60529. Cuanto mayor es la cifra, mayor es el grado de protección.LLMANDORELERELETNNAARRLLNNRCCCCCPPSS~~~NLREACTANCIAEN SERIECON LINEA DE MANDOCON CONMUTACIÓN TEMPORIZADAREACTANCIAAUTOTRANSFORMADORAREACTANCIAAUTORREGULADORACATÁLOGO DE DESCARGATexto de IntroducciónHoja 001SERIESBALLAST AUTOTRANSFORMERBALLAST SELF- REGULATIONBALLLASTREACTANCIAS CON DOBLE NIVEL DE POTENCIABI - POWER SYSTEMSCOMMAND WIRESRELAYWITH COMMAND LINE SYSTEMWITH TIMER SIWTCHING SYSTEM Independent  auxiliary  device  which  can  be  separately assembled  on  the  outside  of  the  luminaire  without  additional casing.LLMANDORELERELETNNAARRLLNNRCCCCCPPSS~~~NLREACTANCIAEN SERIECON LINEA DE MANDOCON CONMUTACIÓN TEMPORIZADAREACTANCIAAUTOTRANSFORMADORAREACTANCIAAUTORREGULADORACATÁLOGO DE DESCARGATexto de IntroducciónHoja 001SERIESBALLAST AUTOTRANSFORMERBALLAST SELF- REGULATIONBALLLASTREACTANCIAS CON DOBLE NIVEL DE POTENCIABI - POWER SYSTEMSCOMMAND WIRESRELAYWITH COMMAND LINE SYSTEMWITH TIMER SIWTCHING SYSTEM Aparato auxiliar independiente que puede montarse  separadamente en el exterior de una luminaria y sin  envolvente adicional.Short-circuit proof lamp control gear. Dispositivo de control de lámpara resistente a  cortocircuitos.Short-circuit proof, safety isolating lamp control gear. Dispositivo de control de lámpara con aislamiento de seguridad resistente a cortocircuitos. Short-circuit proof, safety isolating lamp control gear. (SELV control gear). Dispositivo de control de lámpara con aislamiento de  seguridad resistente a cortocircuitos. (Dispositivo de control de MBTS). Device  protected  against  over  temperature.  The  number indicated inside the triangle indicates the maximum temperature at any point on the enclosure surface in the event of equipment failure. Dispositivo  protegido  contra  sobre-temperatura.  El número indicado en el interior del triángulo indica la  temperatura máxima en cualquier punto de la superficie de la  envolvente en caso de fallo del equipo. SELV Safety extra-low voltage device. This refers to equipent that does not exceed 50V at the output or 120V in the case of  its  ripple  being  less  than  10%  of  its  nominal  value,  in addition to other requirements. Contact our Technical Department for further information.SELV Dispositivo  de  muy  baja  tensión  de  seguridad  (Safety Extra-Low Voltage). Se refiere a los equipos que no superen los 50V a la salida o que no superen los 120V en caso de que su rizado sea menor al 10% de su valor nominal, además de otros requisitos. Para más información puede contactar con nuestro Dpto. Técnico.PRIPrimary.PRIPrimario.SECSecondary.SECSecundario.Power factor: indicator of the gap between a control gear current and voltage whenever the current is sinusoidal. As the power factor decreases, the equipment’s current demand increases, needing bigger cable cross section at the input. Factor de potencia: indicador del desfase entre la tensión y la corriente de alimentación de un equipo siempre que la corriente sea senoidal. A medida que el factor de potencia disminuye, la demanda de corriente de un equipo es mayor, precisando secciones de hilo en la entrada cada vez mayores.Efficiency: is the relationship that is established between the output delivered by the system (energy, luminous, etc.) and the total power consumed from the power supply, reflecting  the  system’s  losses.  It  can  be  expressed  in  %, where the more efficient a system is the closer it gets to 100%. Rendimiento:  es  la  relación  que  se  establece  entre  la potencia útil que entrega el sistema (energética, lumínica, etc) y la potencia total que consume del suministro energético, reflejando las pérdidas que tiene el sistema. Puede expresarse en %, siendo el sistema más eficiente cuanto más se acerque a 100%.

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES643APPROVALSCERTIFICACIONESTHDThe THD or total harmonic distortion factor is an indicator of how important harmonics are in our control gear, always referring to drivers and always to current harmonics. It is indicated by %, the lower the value the better.THD El THD o factor de distorsión armónica es un indicador de lo significativos que son los armónicos en nuestro equipo, refiriéndose en drivers siempre a armónicos de corriente. Viene indicado en %, siendo mejor cuanto más reducido sea el valor.LCRegulation with a cutting device at the beginning or the end of the phase.LC Regulación con dispositivo de corte al inicio o al final de fase.Device  capable  of  regulating  capacitive  and  inductive loads, as well as resistive power. Dispositivo capaz de regular cargas capacitivas e  inductivas además de las resistivas.ORCPercentage of output ripple current, given as ±% of the nominal rms value.ORC Porcentaje de rizado de corriente de salida, dado como ±% sobre el valor rms nominal.Device with input transient, surge and strike protectionwith the characteristics stated below the pictogram.Equipo que incorpora protección contra rayos y  sobretensiones  con  las  características  que  se  indiquen junto al pictograma.A L IDMark indicating equipment conformity with the standard IEC  62386  concerning  the  Digital  Addressable  Lighting System (DALI).A L ID Marca indicativa de conformidad de los equipos con la normativa IEC 62386 referente al sistema de regulación digital  direccionable  DALI  (Digital  Addressable  Lighting Interface).Mark indicating equipment conformity with the standard IEC  62386  concerning  the  Digital  Addressable  Lighting System (DALI). DALI-2 adds new features and introduces standardisation of control devices.Marca indicativa de conformidad de los equipos con la normativa IEC 62386 referente al sistema de  regulación digital direccionable DALI (Digital Addressable Lighting Interface). DALI-2 añade nuevas características e  introduce la estandarización de dispositivos de control.PWM Output DimmingPWM Output Dimming.PWM Output DimmingDimado a la salida por PWM.Corridor function: Dimming system that controls light level when a presence is detected by a conventional mains on/off sensor connected in DALI input. Función corridor: sistema para controlar el nivel de luz con un sensor de movimiento convencional conectado en los bornes DALI.1-10V: System that enables regulation of the luminous flux from around 10% to 100% by means of an analogue signal to the equipment over a two-wire additional control line. Minimum  light  is  obtained  with  1V  or  by  short-circuiting the equipment’s input control, while maximum light level is obtained by applying 10V or by leaving the input control in open circuit. Power control is also achieved by means of logarithmic potentiometers, since power control is  generated by the lighting equipment. 1-10V: sistema que permite la regulación del flujo  luminoso, entre el 10 y el 100% aproximadamente,  mediante una señal analógica que llega a los equipos a través de una línea de control adicional de dos hilos, siendo 1V o cortocircuito entre líneas el nivel mínimo y  10V  o  circuito  abierto  el  máximo  nivel  de  luz.  Para  su control, también es posible usar potenciómetros de control  logarítmico, ya que la potencia de control es generada desde el equipo.0-10V: System that enables regulation of the luminous flux from around 10% to 100% by means of an analogue signal to the equipment over a two-wire additional control line. Minimum  light  is  obtained  with  0V  or  by  short-circuiting the equipment’s input control, while maximum light level is obtained by applying 10V or by leaving the input control in open circuit. Power control is also achieved by means of logarithmic potentiometers, since power control is  generated by the lighting equipment. 0-10V: sistema que permite la regulación del flujo  luminoso, entre el 10 y el 100% aproximadamente,  mediante una señal analógica que llega a los equipos a través de una línea de control adicional de dos hilos, siendo 0V o cortocircuito entre líneas el nivel mínimo y  10V  o  circuito  abierto  el  máximo  nivel  de  luz.  Para  su control, también es posible usar potenciómetros de control  logarítmico, ya que la potencia de control es generada desde el equipo.

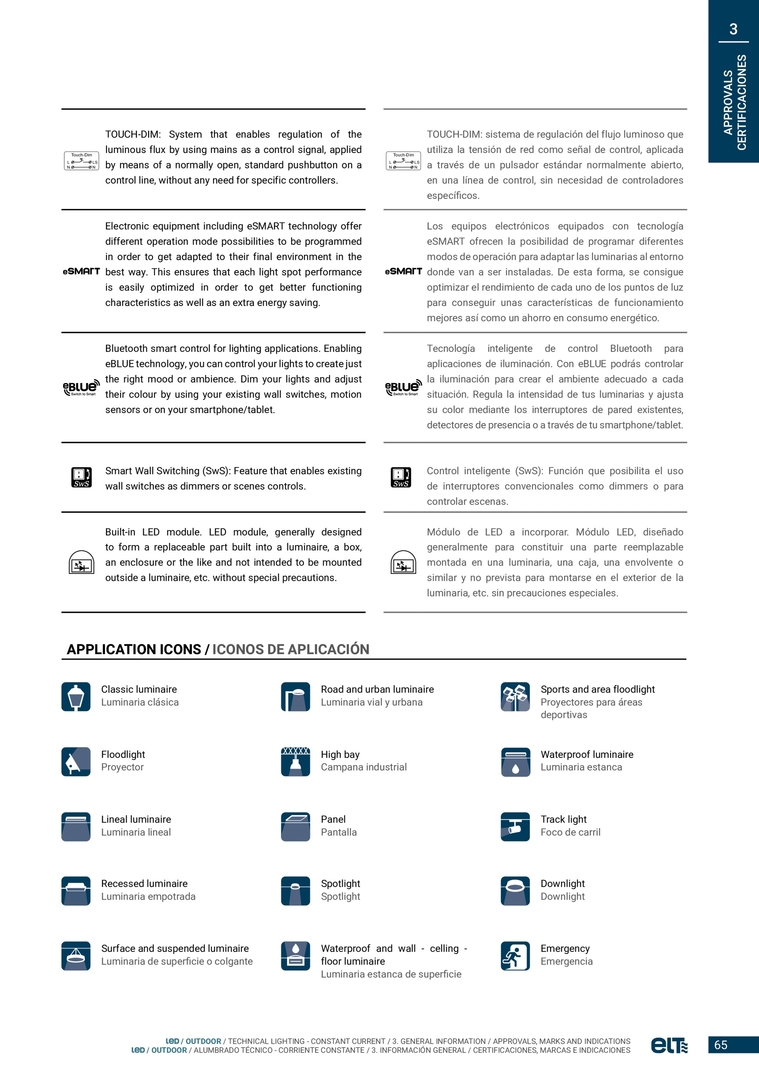

65 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES1.1DRIVERS DRIVERS3APPROVALSCERTIFICACIONESTouch-DimLNLSNTOUCH-DIM:  System  that  enables  regulation  of  the  luminous flux by using mains as a control signal, applied by means of a normally open, standard pushbutton on a control line, without any need for specific controllers.Touch-DimLNLSN TOUCH-DIM: sistema de regulación del flujo luminoso que utiliza la tensión de red como señal de control, aplicada a  través  de  un  pulsador  estándar  normalmente  abierto, en una línea de control, sin necesidad de controladores  específicos.Electronic equipment including eSMART technology offer different operation mode possibilities to be programmed in order to get adapted to their final environment in the best way. This ensures that each light spot performance is  easily  optimized  in  order  to  get  better  functioning  characteristics as well as an extra energy saving. Los equipos electrónicos equipados con tecnología eSMART  ofrecen  la  posibilidad  de  programar  diferentes modos de operación para adaptar las luminarias al entorno donde van a ser instaladas. De esta forma, se consigue optimizar el rendimiento de cada uno de los puntos de luz para conseguir unas características de funcionamiento mejores así como un ahorro en consumo energético.Bluetooth smart control for lighting applications. Enabling eBLUE technology, you can control your lights to create just the  right  mood  or  ambience.  Dim  your  lights  and  adjust their colour by using your existing wall switches, motion sensors or on your smartphone/tablet. Tecnología inteligente de control Bluetooth para  aplicaciones de iluminación. Con eBLUE podrás controlar la  iluminación  para  crear  el  ambiente  adecuado  a  cada  situación. Regula la intensidad de tus luminarias y ajusta su color mediante los interruptores de pared existentes,  detectores de presencia o a través de tu smartphone/tablet.Smart Wall Switching (SwS): Feature that enables existing wall switches as dimmers or scenes controls. Control  inteligente  (SwS):  Función  que  posibilita  el  uso de interruptores convencionales como dimmers o para controlar escenas.Built-in LED module. LED module, generally designed to  form  a  replaceable  part  built  into  a  luminaire,  a  box, an enclosure or the like and not intended to be mounted outside a luminaire, etc. without special precautions. Módulo de LED a incorporar. Módulo LED, diseñado  generalmente  para  constituir  una  parte  reemplazable montada en una luminaria, una caja, una envolvente o similar y no prevista para montarse en el exterior de la luminaria, etc. sin precauciones especiales.Classic luminaireLuminaria clásicaRoad and urban luminaireLuminaria vial y urbanaSports and area floodlightProyectores para áreas   deportivasFloodlightProyectorHigh bayCampana industrialWaterproof luminaireLuminaria estancaLineal luminaireLuminaria linealPanelPantallaTrack lightFoco de carrilRecessed luminaireLuminaria empotradaSpotlightSpotlightDownlightDownlightSurface and suspended luminaireLuminaria de superficie o colganteWaterproof and wall - celling - floor luminaireLuminaria estanca de superficieEmergencyEmergenciaAPPLICATION ICONS / ICONOS DE APLICACIÓN

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES663APPROVALSCERTIFICACIONESQUALITY MANAGEMENTSince  its  foundation,  ELT  has  contemplated  the  basic  principals  of Quality Management Systems. For this reason, the development of principles  of  action  based  on  reference  regulations  has  been  and currently is, an internal requirement focused on increasing the value of our processes.1993  Certified by AENOR in accordance with regulation UNE-EN-ISO-90021998  Certified by AENOR in accordance with regulation UNE-EN-ISO-90012000   Certified by AENOR in accordance with regulation UNE-EN-ISO-140012005   Company management evaluation in accordance with the EFQM model.From the point of view of ensuring product conformity, ELT has an implanted system which controls the purchased products,  manufacturing processes and the final product.All raw materials go through an approval process based on international regulations  and,  particularly,  on  our  own  criteria,  built  up  as  a  result of years of experience. After this process, all dispatches go through  reception control to guarantee they meet approval requirements.The inspection of the manufacturing process is continuous. The manufacturing technology allows us to establish, automatically and in 100% of the products, different stages of control (process and final product), in which the fundamental electrical parameters are  measured and recorded thus ensuring their correct operation. Samples from the laboratory are periodically tested to ensure their suitability,  as  well  as  to  carry  out  the  corresponding  tests  on  the length of the life of the product.ENVIRONMENTAL MANAGEMENTProtecting the environment is one of ELT’s most important  objectives and for this reason an Environmental Management System in  accordance with regulation UNE-EN-ISO 14001 has been implanted in the factory. In this way, the environment, together with innovation and quality, has become a basic objective.As a company integrated in the Auxiliary Devices for Lighting sector, and as a result, as a socially responsible organisation, ELT commits itself to the protection of the environment and the prevention of contamination, and has established the following objectives:- The compliance with legal requirements.- The reduction of waste.- The reduction of emissions and noise.- The recycling and reuse of materials.- Optimising energy resources.This is possible thanks to the assignment of resources which steers us towards continuous improvement, improvement in product design, process development, the acquisition of materials and services which exceed  those  of  the  previous  generation,  and  the  establishment  of collaboration projects and supplier selection etc…GESTIÓN DE CALIDADELT desde su fundación, ha contemplado los principios básicos de la Gestión de Sistemas de Calidad. Por tal motivo, el desarrollo de principios de actuación basados en normas de referencia ha sido y es en la actualidad, un requisito interno enfocado a aumentar valor en nuestros procesos.1993  Certificación por AENOR de acuerdo con la norma      UNE-EN-ISO-9002   1998  Certificación por AENOR de acuerdo con la norma UNE-EN-ISO-9001 2000  Certificación por AENOR de acuerdo con la norma UNE-EN-ISO-14001    2005  Evaluación de la gestión de la empresa de acuerdo con el modelo EFQMDesde el punto de vista del aseguramiento de la conformidad de los productos, ELT tiene implantado un sistema de control de los productos de compra, procesos de fabricación y producto final.Todas la materias primas sufren un proceso de homologación interno, basado en normas internacionales y muy especialmente, en criterios propios acumulados en años de experiencia. Los ensayos son exhaustivos y deben superar pruebas de campo. Posteriormente, todos los envíos se someten a control de recepción, para garantizar su adecuación a los requisitos homologados.La inspección del proceso de fabricación es continua. La tecnología de fabricación nos permite establecer de forma automática y al 100% de los productos fabricados, diferentes etapas de control (proceso y producto final), en las que se miden y registran los parámetros eléctricos fundamentales, que aseguran su correcto funcionamiento. Periódicamente, se ensayan muestras en laboratorio para asegurar su  idoneidad,  además  de  realizar  las  correspondientes  pruebas  de duración del producto.GESTIÓN MEDIOAMBIENTALLa protección del Medio Ambiente es un objetivo prioritario para ELT y por esta razón se ha implantado en la factoría un Sistema de Gestión Medioambiental  de  acuerdo  con  la  norma  UNE-EN-ISO  14001.  De esta forma el Medio Ambiente pasa a ser, junto con la Innovación y la Calidad un objetivo básico.ELT  como  empresa  integrante  dentro  del  sector  de  fabricación  de equipos auxiliares para iluminación, y por tanto, como organización socialmente  responsable,  se  compromete  con  la  protección  y prevención de la contaminación del Medio Ambiente, estableciendo como objetivos:- El cumplimento con los requisitos legales.- La reducción de residuos.- La reducción de emisiones y ruido.- Reciclaje y reutilización de materiales- La optimización de los recursos energéticos.Esto es posible gracias a la asignación de recursos que nos encaminen hacia la mejora continua, mejoras en el diseño de los productos, desarrollando procesos, y adquiriendo materiales y servicios que superen  a  los  de  generación  anterior,  estableciendo  programas  de colaboración y selección de proveedores, etc...

67 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES1.1DRIVERS DRIVERS3APPROVALSCERTIFICACIONES

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES683APPROVALSCERTIFICACIONES MARKING For the legal sale and installation of electric and electronic devices under the scope of application of a New Approach European Directive they must bear the CE mark on them. This mark stands for “European Compliance” and implies that the product is in conformity with the requirements of all the European Directive of application. For the lighting products those are mainly:-  Directive 2014/30/EU of the European Parliament and of the Council of 26 February 2014 on the harmonisation of the laws of the Member States  relating  to  electromagnetic  Compatibility  (known  as  EMC Directive).-  Directive 2014/35/EU of the European Parliament and of the Council of 26 February 2014 on the harmonisation of the laws of the Member States relating to the making available on the market of electrical equipment designed for use within certain voltage limits (known as LVD Directive).-  Directive 2009/125/EC of the European Parliament and of the Council of 21 October 2009 establishing a framework for the setting of ecodesign requirements for energy-related products (known as Ecodesign Directive).-  Directive 2011/65/EU of the European Parliament and of the Council, of 8 June 2011 (known as the RoHS Directive), as regards  restrictions to the use of certain hazardous substances in electrical and electronic equipment and its Delegated Directive 2015/863/EU.The CE marking can be printed only in those products under the scope of application of a New Approach Directive and cannot be placed on any other product.The  CE  mark  is  not  granted  by  a  certification  body  but  rather  represents a declaration made by the actual manufacturer under its own liability as to the compliance of its products.All ELT products bear the CE mark and the corresponding declarations of  conformity  thereto  are  available  upon  request;  in  consequence,  luminaires bearing the CE mark are equally guaranteed to comply with all legal requirements regarding ELT products.EL MARCADO Para poder vender e instalar de forma legal los aparatos eléctricos y electrónicos a los que aplique alguna de las Directivas Europeas, de  Nuevo  Enfoque  es  obligatorio  que  porten  el  marcado  CE,  que  significa  “Conformidad  Europea”.  El  marcado  CE  implica  que  el producto cumple los requisitos de todas las Directivas Europeas que le aplican y que para los productos para iluminación son fundamen-talmente:-  Directiva 2014/30/UE del Parlamento Europeo y del Consejo de 26 de febrero de 2014 sobre la armonización de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética (conocida como Directiva de Compatibilidad Electromagnética).-  Directiva 2014/35/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de las legislaciones de los Estados miembros en materia de comercialización de material eléctrico destinado a utilizarse con determinados límites de tensión (conocida como Directiva de Baja Tensión).-  Directiva 2009/125/CE del Parlamento Europeo y del Consejo, de 21  de  octubre  de  2009,  por  la  que  se  instaura  un  marco  para  el establecimiento de requisitos de diseño ecológico aplicables a los productos relacionados con la energía (conocida como Directiva de Ecodiseño)-  Directiva 2011/65/UE del Parlamento Europeo y del Consejo, de 8 de junio de 2011 (conocida como Directiva RoHS), sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos y su directiva delegada 2015/863/UE.El marcado CE sólo puede aplicarse a productos a los que les apliquealguna de las Directivas de Nuevo Enfoque, no estando permitidocolocarlo en el resto de los productos.El  marcado  CE  no  lo  otorga  ninguna  entidad  de  certificación,  siendo el propio fabricante, bajo su responsabilidad, el que realiza la  declaracion de conformidad al respecto.Todos los productos de ELT poseen el marcado CE, estando  disponibles las correspondientes declaraciones de conformidad, por lo que las luminarias que los incorporen cumplirán con los requisitos legales referentes al producto ELT.

69 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES1.1DRIVERS DRIVERS3APPROVALSCERTIFICACIONESTHE WEEE AND ROHS DIRECTIVESEnvironmental protection has become an important issue in all walks of life. The rapid increase in the generation of waste electrical and electronic  equipment,  and  of  the  hazardous  substances  contained in it, is of growing concern. With a view to solving the issue, two directives have so far been approved by the European Parliament and European Commission, namely the WEEE and RoHS.Directive 2012/19/EU of 4 July 2012 on waste electrical and  electronic equipment (WEEE) aims to reduce the amount of WEEE and to encourage its re-use, recycling and other means of recovery that provide an overall reduction in the amount of end waste. Likewise, it  also  strives  to  optimise  the  capabilities  of  waste  management enterprises. Directive 2011/65/EU of 8 June 2011 (RoHS) and delegated Directive 2015/863/EU, on the restriction of the use of certain  hazardous  substances in electrical and electronic equipment, prohibits the use of lead, mercury, cadmium, hexavalent chromium and other  substances in electrical and electronic apparatus.LAS DIRECTIVAS WEEE Y ROHSLa  protección  del  medio  ambiente  ha  llegado  a  ser  importante  en todos los ámbitos de la vida. El rápido aumento de los residuos de aparatos eléctricos y electrónicos, y las sustancias peligrosas que los mismos contienen, han causado preocupación. Para solucionar el  problema,  el  Parlamento  Europeo  y    la  Comision  Europea  han  aprobado dos directivas: WEEE y RoHS.La directiva 2012/19/CE de 4 de julio de 2012 WEEE sobre residuos de  aparatos  eléctricos  y  electrónicos,  tiene  como  objetivo  reducir los residuos de aparatos eléctricos y electrónicos y promover la reutilización, el reciclado y otras formas de recuperación con el fin de disminuir la producción de tales residuos. A la vez se pretende optimizar la capacidad de las empresas que intervengan en el  tratamiento de los residuos. La directiva 2011/65/UE del 8 de junio de 2011 (RoHS) y directiva delegada  2015/863/UE,  sobre  restricciones  a  la  utilización  de  determinadas sustancias peligrosas en aparatos eléctricos y elec-trónicos, indican que el plomo, mercurio, cadmio, cromo hexavalente, y otras sustancias se deben eliminar de aparatos eléctricos y elec-trónicos.

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / APPROVALS, MARKS AND INDICATIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CERTIFICACIONES, MARCAS E INDICACIONES703APPROVALSCERTIFICACIONESAPPLICABLE REGULATIONThe main regulation applicable to ELT products are listed below:EN 61347-1   Lamp control gear - Part 1:  General and safety requirementEN 61347-2-13    Lamp control gear - Part 2-13:  Particular requirements for d.c. or a.c. supplied electronic control gear for LED modules.EN 62031   LED modules for general lighting – Safety  specifications.EN 62384   D.C. or A.C. supplied electronic control gear for LED modules - Performance requirements.EN 55015   Limits and methods of measurement of radio disturbance characteristics of electrical lighting and similar equipment.EN 61000-3-2    Electromagnetic compatibility (EMC).  Part 3: Limits.  Section 2: Limits for the harmonic current emissions (equipment with an input current equal to or lower than 16 A per phase). EN 61000-3-3    Electromagnetic compatibility (EMC) - Part 3-3: Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current <= 16 A per phase and not subject to conditional connection.EN 61547   Equipment for general lighting purposes - EMC immunity requirements EN 62471   Photobiological safety of lamps  and lamp systems.UL 8750   Light Emitting Diode (LED) equipment for use in lighting products.The tests to ensure the fulfilment of the applicable regulations for the emission of radio-interference, harmonics and immunity are carried out on the device made up of the driver, module, luminaire and wiring.To  check  the  revisión  of  the  standards  used  in  the  certificates, please contact us through our email elt@elt.es,  the  phone  number  +34 976 573 660 or our sales network.NORMATIVA APLICABLE Se lista a continuación las principales normas aplicadas en el diseño, fabricación y ensayo de los productos de ELT:EN 61347-1   Dispositivos de control de lámpara. Parte 1: Requisitos generales y requisitos de seguridad.EN 61347-2-13  Dispositivo de control de lámpara. Parte 2-13: Requisitos particulares para dispositivos de control  electrónicos alimentados con corriente continua o corriente alterna para módulos LED. EN 62031  Módulos LED para alumbrado general. Requisitos de seguridad.EN 62384  Dispositivos de control electrónicos alimentados en corriente continua o corriente alterna para módulos LED. Requisitos de funcionamiento.EN 55015   Límites y métodos de medida de las características relativas a la perturbación radioeléctrica de los equipos de iluminación y similares.EN 61000-3-2  Compatibilidad electromagnética (CEM).Parte 3: Límites. Sección 2: Límites para las emisiones de corriente armónica (equipos con corriente de entrada menor o igual que 16 A por fase).EN 61000-3-3  Compatibilidad electromagnética (CEM). Parte 3-3: Límites. Limitación de las variaciones de tensión, fluctuaciones de tensión y flicker en las redes públicas de suministro de baja tensión para equipos con corriente asignada <= 16 A por fase y no sujetos a una conexión condicional.EN 61547   Equipos para iluminación para uso general. Requisitos relativos a la inmunidad CEM.EN 62471   Seguridad fotobiológica de lámparas y de los aparatos que utilizan lámparas.UL 8750  Equipo diodo emisor de luz (LED) para uso en productos de iluminación.Los  ensayos  para  el  cumplimiento  con  las  normativas  aplicables de  emisión  de  radio-interferencias,  armónicos  e  inmunidad,  deben ser realizados al conjunto formado por driver, módulo, luminaria y cableado.Para  consultar  las  ediciones  de  las  normas  bajo  las  que  ha  sido expedidos  los  certificados,  póngase  en  contacto  con  nosotros  a través del email elt@elt.es, del teléfono 976 573 660 o de nuestra red comercial.

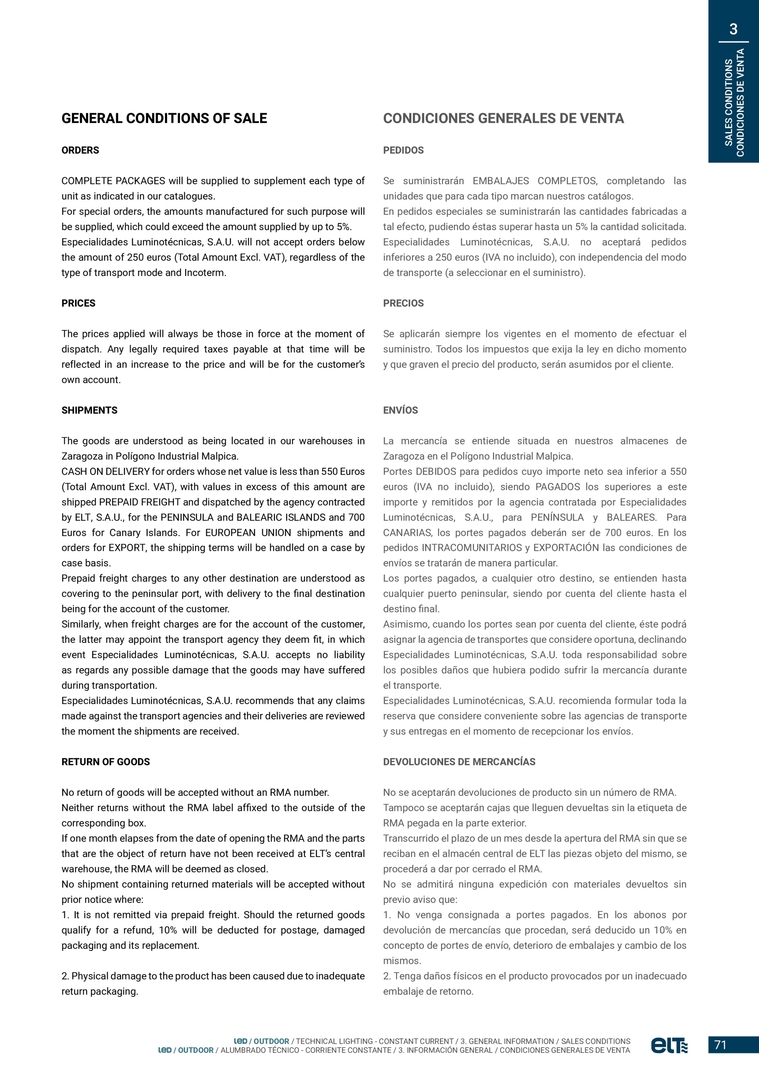

1.1DRIVERS DRIVERS3SALES CONDITIONSCONDICIONES DE VENTA71 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / SALES CONDITIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CONDICIONES GENERALES DE VENTAGENERAL CONDITIONS OF SALEORDERS COMPLETE PACKAGES will be supplied to supplement each type of unit as indicated in our catalogues. For special orders, the amounts manufactured for such purpose will be supplied, which could exceed the amount supplied by up to 5%. Especialidades Luminotécnicas, S.A.U. will not accept orders below the amount of 250 euros (Total Amount Excl. VAT), regardless of the type of transport mode and Incoterm.PRICES  The  prices  applied  will  always  be  those  in  force  at  the  moment  of dispatch.  Any  legally  required  taxes  payable  at  that  time  will  be reflected  in  an  increase  to  the  price  and  will  be  for  the  customer’s own account. SHIPMENTS The  goods  are  understood  as  being  located  in  our  warehouses  in Zaragoza in Polígono Industrial Malpica. CASH ON DELIVERY for orders whose net value is less than 550 Euros (Total Amount Excl. VAT), with values in excess of this amount are shipped PREPAID FREIGHT and dispatched by the agency contracted by ELT, S.A.U., for the PENINSULA and BALEARIC ISLANDS and 700 Euros for Canary Islands. For EUROPEAN UNION shipments and orders for EXPORT, the shipping terms will be handled on a case by case basis.Prepaid freight charges to any other destination are understood as covering to the peninsular port, with delivery to the final destination being for the account of the customer. Similarly, when freight charges are for the account of the customer, the latter may appoint the transport agency they deem fit, in which event  Especialidades  Luminotécnicas,  S.A.U.  accepts  no  liability as regards any possible damage that the goods may have suffered during transportation. Especialidades Luminotécnicas, S.A.U. recommends that any claims made against the transport agencies and their deliveries are reviewed the moment the shipments are received. RETURN OF GOODS No return of goods will be accepted without an RMA number. Neither returns without the RMA label affixed to the outside of the corresponding box. If one month elapses from the date of opening the RMA and the parts that are the object of return have not been received at ELT’s central warehouse, the RMA will be deemed as closed. No shipment containing returned materials will be accepted without prior notice where: 1. It is not remitted via prepaid freight. Should the returned goods qualify  for  a  refund,  10%  will  be  deducted  for  postage,  damaged packaging and its replacement. 2. Physical damage to the product has been caused due to inadequate return packaging. CONDICIONES GENERALES DE VENTAPEDIDOSSe suministrarán EMBALAJES COMPLETOS, completando las unidades que para cada tipo marcan nuestros catálogos. En pedidos especiales se suministrarán las cantidades fabricadas a tal efecto, pudiendo éstas superar hasta un 5% la cantidad solicitada. Especialidades Luminotécnicas, S.A.U. no aceptará pedidos inferiores a 250 euros (IVA no incluido), con independencia del modo de transporte (a seleccionar en el suministro). PRECIOSSe aplicarán siempre los vigentes en el momento de efectuar el suministro. Todos los impuestos que exija la ley en dicho momento y que graven el precio del producto, serán asumidos por el cliente. ENVÍOSLa mercancía se entiende situada en nuestros almacenes de Zaragoza en el Polígono Industrial Malpica. Portes DEBIDOS para pedidos cuyo importe neto sea inferior a 550  euros (IVA no incluido), siendo PAGADOS los superiores a este importe y remitidos por la agencia contratada por Especialidades Luminotécnicas, S.A.U., para PENÍNSULA y BALEARES. Para CANARIAS,  los  portes  pagados  deberán  ser  de  700  euros.  En  los pedidos INTRACOMUNITARIOS y EXPORTACIÓN las condiciones de envíos se tratarán de manera particular.Los portes pagados, a cualquier otro destino, se entienden hasta cualquier puerto peninsular, siendo por cuenta del cliente hasta el destino final. Asimismo, cuando los portes sean por cuenta del cliente, éste podrá asignar la agencia de transportes que considere oportuna, declinando Especialidades  Luminotécnicas,  S.A.U.  toda  responsabilidad  sobre los  posibles  daños  que  hubiera  podido  sufrir  la  mercancía  durante el transporte. Especialidades Luminotécnicas, S.A.U. recomienda formular toda la reserva que considere conveniente sobre las agencias de transporte y sus entregas en el momento de recepcionar los envíos. DEVOLUCIONES DE MERCANCÍASNo se aceptarán devoluciones de producto sin un número de RMA. Tampoco se aceptarán cajas que lleguen devueltas sin la etiqueta de RMA pegada en la parte exterior. Transcurrido el plazo de un mes desde la apertura del RMA sin que se reciban en el almacén central de ELT las piezas objeto del mismo, se procederá a dar por cerrado el RMA.No se admitirá ninguna expedición con materiales devueltos sin previo aviso que:  1.  No  venga  consignada  a  portes  pagados.  En  los  abonos  por devolución de mercancías que procedan, será deducido un 10% en concepto de portes de envío, deterioro de embalajes y cambio de los mismos. 2. Tenga daños físicos en el producto provocados por un inadecuado embalaje de retorno.

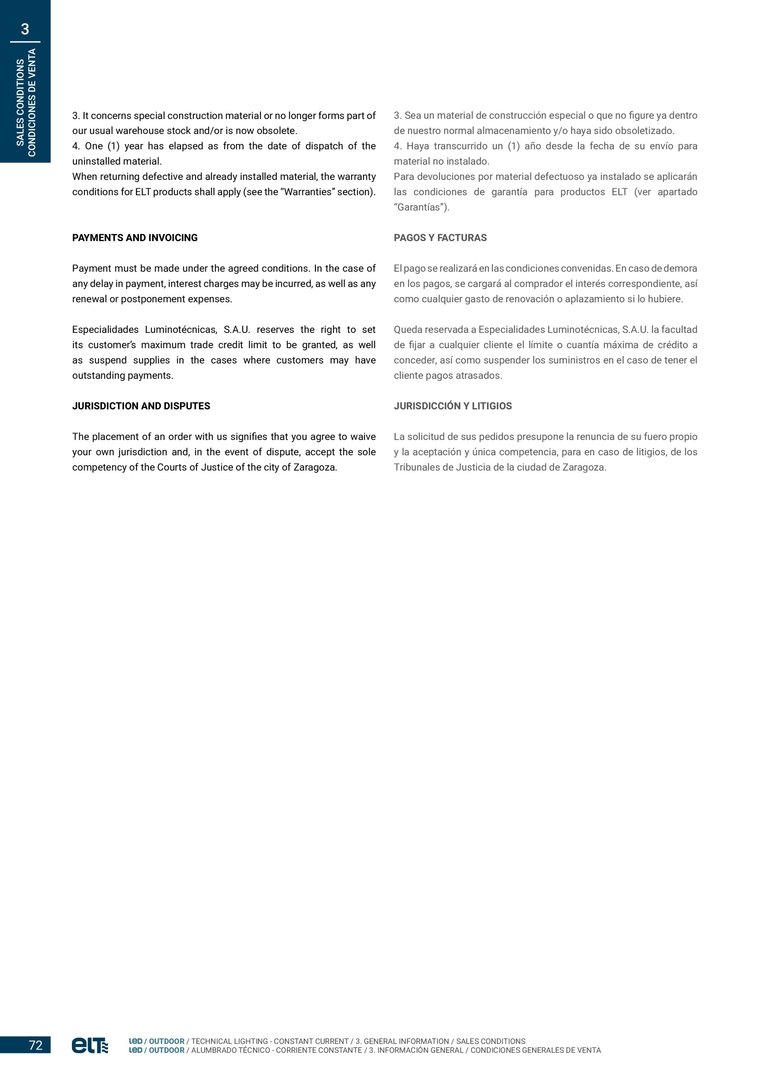

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / SALES CONDITIONS / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / CONDICIONES GENERALES DE VENTA3SALES CONDITIONSCONDICIONES DE VENTA723. It concerns special construction material or no longer forms part of our usual warehouse stock and/or is now obsolete. 4. One (1) year has elapsed as from the date of dispatch of the uninstalled material.When returning defective and already installed material, the warranty conditions for ELT products shall apply (see the “Warranties” section). PAYMENTS AND INVOICING Payment must be made under the agreed conditions. In the case of any delay in payment, interest charges may be incurred, as well as any renewal or postponement expenses.Especialidades Luminotécnicas, S.A.U. reserves the right to set its  customer’s  maximum  trade  credit  limit  to  be  granted,  as  well as suspend supplies in the cases where customers may have outstanding payments.JURISDICTION AND DISPUTES   The placement of an order with us signifies that you agree to waive your own jurisdiction and, in the event of dispute, accept the sole competency of the Courts of Justice of the city of Zaragoza. 3. Sea un material de construcción especial o que no figure ya dentro de nuestro normal almacenamiento y/o haya sido obsoletizado. 4. Haya transcurrido un (1) año desde la fecha de su envío para material no instalado. Para devoluciones por material defectuoso ya instalado se aplicarán las condiciones de garantía para productos ELT (ver apartado “Garantías”).PAGOS Y FACTURAS El pago se realizará en las condiciones convenidas. En caso de demora en los pagos, se cargará al comprador el interés correspondiente, así como cualquier gasto de renovación o aplazamiento si lo hubiere.  Queda reservada a Especialidades Luminotécnicas, S.A.U. la facultad de  fijar  a  cualquier  cliente  el  límite  o  cuantía  máxima  de  crédito  a conceder, así como suspender los suministros en el caso de tener el cliente pagos atrasados. JURISDICCIÓN Y LITIGIOS La solicitud de sus pedidos presupone la renuncia de su fuero propio y la aceptación y única competencia, para en caso de litigios, de los Tribunales de Justicia de la ciudad de Zaragoza.

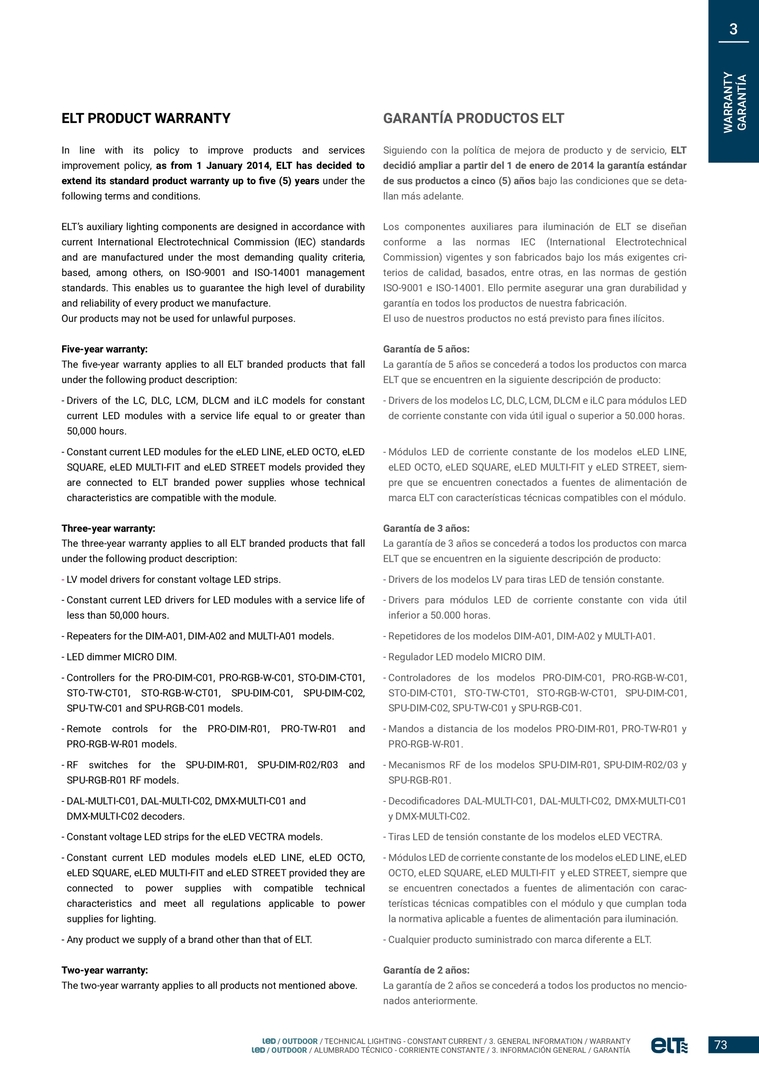

1.1DRIVERS DRIVERS3WARRANTYGARANTÍA73 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / WARRANTY / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / GARANTÍAELT PRODUCT WARRANTYIn line with its policy to improve products and services  improvement policy, as from 1 January 2014, ELT has decided to  extend its standard product warranty up to five (5) years under the following terms and conditions.ELT’s auxiliary lighting components are designed in accordance with current International Electrotechnical Commission (IEC) standards and are manufactured under the most demanding quality criteria, based,  among  others,  on  ISO-9001  and  ISO-14001  management standards. This enables us to guarantee the high level of durability and reliability of every product we manufacture.Our products may not be used for unlawful purposes.Five-year warranty: The  five-year  warranty  applies  to  all  ELT  branded  products  that  fall under the following product description:-  Drivers of the LC, DLC, LCM, DLCM and iLC models for constant  current LED modules with a service life equal to or greater than 50,000 hours.-  Constant current LED modules for the eLED LINE, eLED OCTO, eLED SQUARE, eLED MULTI-FIT and eLED STREET models provided they are  connected  to  ELT  branded  power  supplies  whose  technical  characteristics are compatible with the module.Three-year warranty: The three-year warranty applies to all ELT branded products that fall under the following product description:-  LV model drivers for constant voltage LED strips.-  Constant current LED drivers for LED modules with a service life of less than 50,000 hours.- Repeaters for the DIM-A01, DIM-A02 and MULTI-A01 models.- LED dimmer MICRO DIM.-  Controllers for the PRO-DIM-C01, PRO-RGB-W-C01, STO-DIM-CT01, STO-TW-CT01, STO-RGB-W-CT01, SPU-DIM-C01, SPU-DIM-C02,  SPU-TW-C01 and SPU-RGB-C01 models.-  Remote controls for the PRO-DIM-R01, PRO-TW-R01 and  PRO-RGB-W-R01 models.-  RF switches for the SPU-DIM-R01, SPU-DIM-R02/R03 and  SPU-RGB-R01 RF models.-  DAL-MULTI-C01, DAL-MULTI-C02, DMX-MULTI-C01 and  DMX-MULTI-C02 decoders.- Constant voltage LED strips for the eLED VECTRA models.-  Constant current LED modules models eLED LINE, eLED OCTO, eLED SQUARE, eLED MULTI-FIT and eLED STREET provided they are  connected  to  power  supplies  with  compatible  technical  characteristics  and  meet  all  regulations  applicable  to  power  supplies for lighting.- Any product we supply of a brand other than that of ELT.Two-year warranty: The two-year warranty applies to all products not mentioned above.GARANTÍA PRODUCTOS ELTSiguiendo con la política de mejora de producto y de servicio, ELT  decidió ampliar a partir del 1 de enero de 2014 la garantía estándar de sus productos a cinco (5) años bajo las condiciones que se deta- llan más adelante. Los componentes auxiliares para iluminación de ELT se diseñan  conforme a las normas IEC (International Electrotechnical  Commission) vigentes y son fabricados bajo los más exigentes cri-terios  de  calidad,  basados,  entre  otras,  en  las  normas  de  gestión ISO-9001 e ISO-14001. Ello permite asegurar una gran durabilidad y garantía en todos los productos de nuestra fabricación.El uso de nuestros productos no está previsto para fines ilícitos.Garantía de 5 años: La garantía de 5 años se concederá a todos los productos con marca ELT que se encuentren en la siguiente descripción de producto:-  Drivers de los modelos LC, DLC, LCM, DLCM e iLC para módulos LED de corriente constante con vida útil igual o superior a 50.000 horas.-  Módulos LED de corriente constante de los modelos eLED LINE, eLED OCTO, eLED SQUARE, eLED MULTI-FIT y eLED STREET, siem-pre que se encuentren conectados a fuentes de alimentación de marca ELT con características técnicas compatibles con el módulo.Garantía de 3 años: La garantía de 3 años se concederá a todos los productos con marca ELT que se encuentren en la siguiente descripción de producto:-  Drivers de los modelos LV para tiras LED de tensión constante.-  Drivers para módulos LED de corriente constante con vida útil  inferior a 50.000 horas.- Repetidores de los modelos DIM-A01, DIM-A02 y MULTI-A01.- Regulador LED modelo MICRO DIM.-  Controladores de los modelos PRO-DIM-C01, PRO-RGB-W-C01,  STO-DIM-CT01, STO-TW-CT01, STO-RGB-W-CT01, SPU-DIM-C01, SPU-DIM-C02, SPU-TW-C01 y SPU-RGB-C01.-  Mandos a distancia de los modelos PRO-DIM-R01, PRO-TW-R01 y PRO-RGB-W-R01.-  Mecanismos RF de los modelos SPU-DIM-R01, SPU-DIM-R02/03 y SPU-RGB-R01.-  Decodificadores DAL-MULTI-C01, DAL-MULTI-C02, DMX-MULTI-C01 y DMX-MULTI-C02.- Tiras LED de tensión constante de los modelos eLED VECTRA.-  Módulos LED de corriente constante de los modelos eLED LINE, eLED OCTO, eLED SQUARE, eLED MULTI-FIT  y eLED STREET, siempre que se encuentren conectados a fuentes de alimentación con carac-terísticas técnicas compatibles con el módulo y que cumplan toda la normativa aplicable a fuentes de alimentación para iluminación.-  Cualquier producto suministrado con marca diferente a ELT.Garantía de 2 años: La garantía de 2 años se concederá a todos los productos no mencio-nados anteriormente.

 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / WARRANTY / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / GARANTÍA3WARRANTYGARANTÍA74Condiciones de garantía:-  El plazo de garantía comienza a partir de la fecha de entrega del producto.-  La gestión de las devoluciones se realizará mediante el procedimien-to de autorización de devolución de mercancía, en adelante RMA.   Para  tramitar  una  devolución,  deberá  ponerse  en  contacto  con nosotros para que le facilitemos el formulario RMA. Una vez cumpli-mentado y validado, le será facilitado un número de RMA que deberá ser incluido en dicho formulario y dispondrá de un plazo de 30 días para hacernos llegar el material. Cada una de las cajas con material de devolución deberá ir identificada con una etiqueta que también le será proporcionada. En caso de no cumplirse estas condiciones la devolución no podrá ser aceptada. -  ELT se reserva el derecho de solicitar la devolución del producto afectado a sus instalaciones de Zaragoza (España)  para la  comprobación y posterior validación del derecho de garantía.-  La garantía cubre exclusivamente defectos en los materiales o fallos de fabricación en los componentes fabricados y suministrados por ELT.ELT condiciona la aplicación de la garantía al cumplimiento de: -  Funcionamiento del sistema de iluminación de acuerdo con la  normativa  internacional  aplicable  IEC  y  especificaciones  particulares dadas por ELT. Existen manuales de instrucciones dis-ponibles en www.elt.es-  Correcto uso, manipulación y almacenaje del producto de forma que se garantice la ausencia de daños por terceros. Quedan excluidas las reclamaciones de garantía en las que ELT no es responsable de los defectos o fallos y, en concreto, en cualquiera de los siguientes casos:-  Manipulación  incorrecta,  uso  abusivo  o  cualquier  tipo  de  fallo atribuible  al  cliente  o  tercera  parte,  especialmente  en  caso  de  no cumplimiento de las condiciones de instalación y uso definidas por ELT, que recogen nuestros soportes documentales. - Fallos o fluctuaciones en el suministro eléctrico.- Condiciones anómalas de funcionamiento.-  Fuerza Mayor, como por ejemplo: fuego, inundaciones, actos de guerra, de violencia o vandálicos o situaciones similares.-  Fallos de  cualquier accesorio u otros componentes (incluso caso que fueran fabricados o suministrados por ELT) que no sean parte de los componentes cubiertos por esta garantía.-  Intento de cambio o mantenimiento del componente por cualquier persona que no sea instalador autorizado.-  El componente tenga su número de lote dañado/ cambiado/ borrado. Los derechos de garantía legales que sean de aplicación a nuestros productos no varían con motivo de esta garantía y continúan siendo válidos de forma independiente.ELT se reserva el derecho para tomar la decisión final de cualquier reclamación de garantía y se compromete a gestionar rápidamente y de forma completa, fiable y honesta, cualquier reclamación.ELT se reserva el derecho de modificar estas condiciones y términos para futuras garantías, sin previo aviso.Warranty conditions:-  The warranty period starts as from the date of delivery of the product. -  Returns  are  managed  by  means  of  the  return  of  material  authorisation procedure, hereinafter the RMA.   To process a return, please contact us so that we can provide you with the RMA form.  Once completed and validated, an RMA number will be provided that must be included on the said form.  You will have a period of 30 days in which to return the material to us.  Each box containing returned material must be duly identified with a label that we will also provide you with.  In the event of non-compliance with these conditions, the returned material will not be accepted.-  ELT reserves the right to request that the faulty product is returned to its facilities in Zaragoza (Spain) to check and subsequently confirm the warranty claim.-  The warranty exclusively covers material defects or manufacturing faults in components manufactured and supplied by ELT.The application of the ELT warranty is subject to compliance with the following:-   Operation  of  the  lighting  system  in  line  with  applicable  IEC  international  standards  and  the  particular  specifications  provided by ELT. Instructions manuals are available on www.elt.es/en-  Correct usage, handling and storage of the product to guarantee the absence of third party damage.This warranty excludes claims under  which  ELT  is  not  liable  for defects or faults and specifically, those which fall within any of the following cases:-  Incorrect handling, misuse or any other type of fault  attributable to the customer or a third party, particularly in the event of  non-compliance with the usage and installation conditions specified by ELT, as contained in our supporting documentation.- Faults or fluctuations in the power supply.- Anomalous operating conditions.-  Force  majeure,  such  as  fire,  flood,  acts  of  war,  violence  and  vandalism, or similar situations.-  Faults in any accessory or other component (even in the event they were manufactured or supplied by ELT) that do not form part of the components covered by this warranty.-  Attempts  to  change  or  maintain  the  component  by  any  individual other than an authorised installer.-  Where the component’s batch number has been damaged/changed/erased.The statutory guarantees rights applicable to our products do not vary as a result of this warranty and continue to have independent validity.ELT reserves the right to take the final decision regarding any claim under  the  warranty  and  undertakes  to  quickly,  fully,  reliably  and honestly process any claim submitted.ELT reserves the right to modify the terms and conditions of future warranties, without prior notice.

1.1DRIVERS DRIVERS3PACKAGING EMBALAJE75 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 3. GENERAL INFORMATION / PACKAGING / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 3. INFORMACIÓN GENERAL / EMBALAJERef. No.ModelModeloNet unit weight Peso neto unitarioUnits per boxUnidades por cajaUnits per pallet Unidades por paletPallet  dimensionDimensiones del paletUnits per palletUnidades por paletPallet  dimensionDimensiones del palet3512002ODP LED 5KV0,039303150750 x 1000--3512003iLC programmer0,3201----9916021LC 110/350-EN    1x3...10W 220-240V IP670,130303150750 x 1000--9916022LC 110/500-EN 1x4,5..10,5W 220-240V IP670,131303150750 x 1000--9916023LC 110/700-EN    1x4...10W 220-240V IP670,132303150750 x 1000--9916081DLC 110/350-EN   1x3...10W 220-240V IP670,133303150750 x 1000--9916082DLC 110/500-EN  1x4..10,5W 220-240V IP670,145303150750 x 1000--9916083DLC 110/700-EN   1x4...10W 220-240V IP670,131303150750 x 1000--9916101LC 190/350-XT        1x50...90W 220-240V0,8458560750 x 1000--9916102LC 190/500-XT        1x45...90W 220-240V0,8418560750 x 1000--9916103LC 190/700-XT        1x40...90W 220-240V0,8488560750 x 1000--9916104LC 190/1050-XT       1x40...90W 220-240V0,8458560750 x 1000--9916113LC 1150/700-XT      1x80...150W 220-240V0,8848560750 x 1000--9916115LC 1150/1200-XT    1x110...150W 220-240V0,8658560750 x 1000--9916116LC 1150/1400-XT    1x125...150W 220-240V0,8778560750 x 1000--9916151iLC PRO 75/200...1400-XR  1x75W 180-277V0,4368960750 x 1000--9916153iLC PRO 40/200...1050-XR  1x40W 180-277V0,4368960750 x 1000--9916155iLC PRO 110/200...1050-XT0,8358560750 x 1000--9916156iLC PRO 75/200...1400-XT-IP670,9758336750 x 1000--9916157iLC PRO 40/200...1050-XT-IP670,9758336750 x 1000--9916164iLC PRO 25/200...1050-XR0,4368960750 x 1000--9916166iLC PRO 150/200...1050-XT0,8358560750 x 1000--9916168iLC PRO 110/200...1050-XT-IP671,0908336750 x 1000--9916169iLC PRO 25/200...1050-XR-IP670,6506420750 x 1000--9916170iLC PRO 40/200...1050-XR-IP670,6506420750 x 1000--9916171iLC PRO 75/200...1400-XR-IP670,6506420750 x 1000--9916174iLC PRO 150/200...1050-XT-IP671,0908336750 x 1000--9916176iLC 58C/350...700-XR0,4278960750 x 1000--9916201LC 54V/700-XR-IP670,50718540750 x 1000--9918291LC 150/350-E-VDR         1x23...50W0,123301680750 x 1000--9918292LC 150/500-E-VDR         1x23...50W0,123301680750 x 1000--9918293LC 150/700-E-VDR         1x24...50W0,133301680750 x 1000--9918294LC 148/1050-E-VDR        1x23...48W0,123301680750 x 1000--9918295LC 142/1400-E-VDR        1x18...42W0,123301680750 x 1000--9918381DLC 400/700-TN-1...10V      1x300...400W3,900256750 x 1000--9918382DLC 440/1200-TN-1...10V     1x400...440W3,900256750 x 1000--9918383DLC 385/1000-TN-1...10V     1x330...385W3,900256750 x 1000--9920001DLC 2x190/700-TN-1...10V          2x190W3,900256750 x 1000--9920002DLC 2x225/625-TN-1...10V          2x225W3,900256750 x 1000--9950592eLED STREET-SQR 24 AVN-V 4000K1,2051126750 x 1000--9950601eLED MULTI-FIT 2x8 7300,051301680750 x 10001890800 x 12009950602eLED MULTI-FIT 2x8 7400,051301680750 x 10001890800 x 12009950603eLED MULTI-FIT 2x6 7300,040131638750 x 1000--9950604eLED MULTI-FIT 2x6 7400,040131638750 x 1000--9950605eLED MULTI-FIT 2x4 7300,028253000750 x 1000--9950606eLED MULTI-FIT 2x4 7400,028253000750 x 1000--9950607eLED MULTI-FIT 2x2 7300,017263276750 x 1000--9950608eLED MULTI-FIT 2x2 7400,017263276750 x 1000--Packaging, unit net weight and pallet conditioning of ELT productsEmbalaje, peso unitario neto y acondicionamiento por palet de productos ELTData into this catalogue are subject to change without prior notice for the purpose of improvement or discontinued products. We kindly request you to ask the latest specifications and check the contents in the moment of placing an order. Los datos de este catálogo están sujetos a cambios sin previo aviso por cuestiones de mejora o de descatalogación de producto. Les rogamos se aseguren de utilizar la documentación más actualizada y revisar sus contenidos en el momento de realizar pedidos.

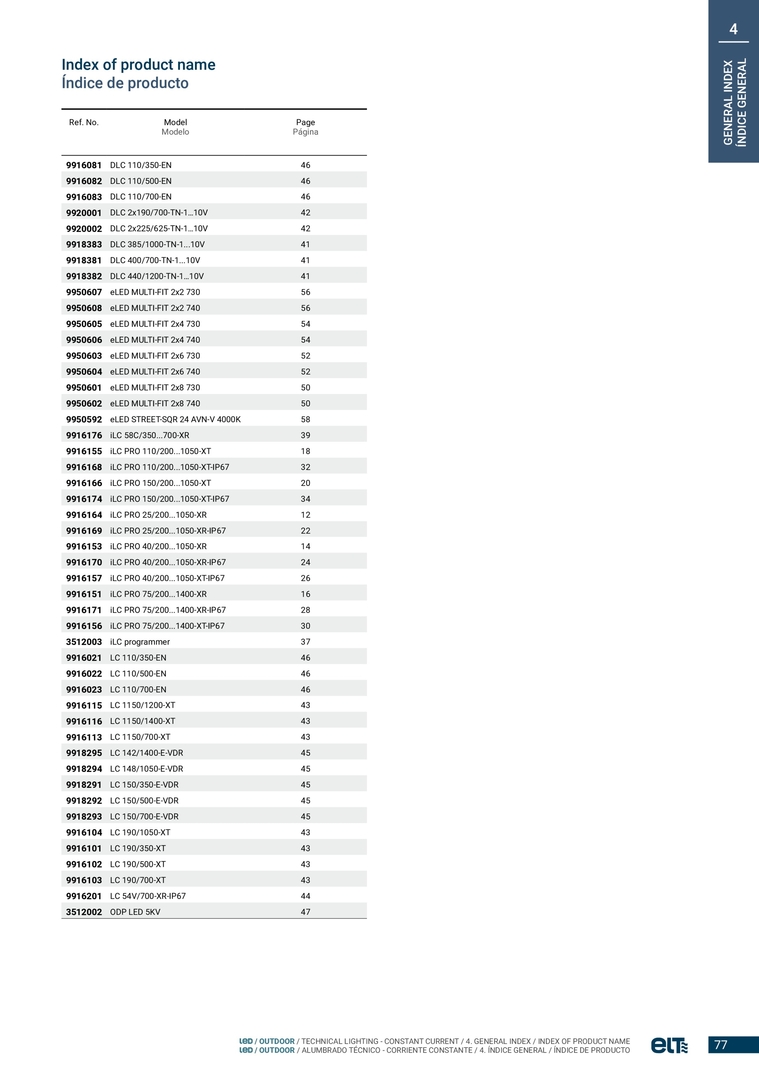

INDEX OF PRODUCT NAMEÍNDICE DE PRODUCTOÍNDICE GENERAL4. GENERAL INDEX

1.1DRIVERS DRIVERS4GENERAL INDEX ÍNDICE GENERAL77 / OUTDOOR / TECHNICAL LIGHTING - CONSTANT CURRENT / 4. GENERAL INDEX / INDEX OF PRODUCT NAME / OUTDOOR / ALUMBRADO TÉCNICO - CORRIENTE CONSTANTE / 4. ÍNDICE GENERAL / ÍNDICE DE PRODUCTORef. No.ModelModeloPage Página9916081DLC 110/350-EN469916082DLC 110/500-EN469916083DLC 110/700-EN469920001DLC 2x190/700-TN-1…10V429920002DLC 2x225/625-TN-1…10V429918383DLC 385/1000-TN-1...10V419918381DLC 400/700-TN-1...10V419918382DLC 440/1200-TN-1…10V419950607eLED MULTI-FIT 2x2 730569950608eLED MULTI-FIT 2x2 740569950605eLED MULTI-FIT 2x4 730549950606eLED MULTI-FIT 2x4 740549950603eLED MULTI-FIT 2x6 730529950604eLED MULTI-FIT 2x6 740529950601eLED MULTI-FIT 2x8 730509950602eLED MULTI-FIT 2x8 740509950592eLED STREET-SQR 24 AVN-V 4000K589916176iLC 58C/350...700-XR399916155iLC PRO 110/200...1050-XT189916168iLC PRO 110/200...1050-XT-IP67329916166iLC PRO 150/200...1050-XT209916174iLC PRO 150/200...1050-XT-IP67349916164iLC PRO 25/200...1050-XR129916169iLC PRO 25/200...1050-XR-IP67229916153iLC PRO 40/200...1050-XR149916170iLC PRO 40/200...1050-XR-IP67249916157iLC PRO 40/200...1050-XT-IP67269916151iLC PRO 75/200...1400-XR169916171iLC PRO 75/200...1400-XR-IP67289916156iLC PRO 75/200...1400-XT-IP67303512003iLC programmer379916021LC 110/350-EN469916022LC 110/500-EN469916023LC 110/700-EN469916115LC 1150/1200-XT439916116LC 1150/1400-XT439916113LC 1150/700-XT439918295LC 142/1400-E-VDR459918294LC 148/1050-E-VDR459918291LC 150/350-E-VDR459918292LC 150/500-E-VDR459918293LC 150/700-E-VDR459916104LC 190/1050-XT439916101LC 190/350-XT439916102LC 190/500-XT439916103LC 190/700-XT439916201LC 54V/700-XR-IP67443512002ODP LED 5KV47Index of product nameÍndice de producto

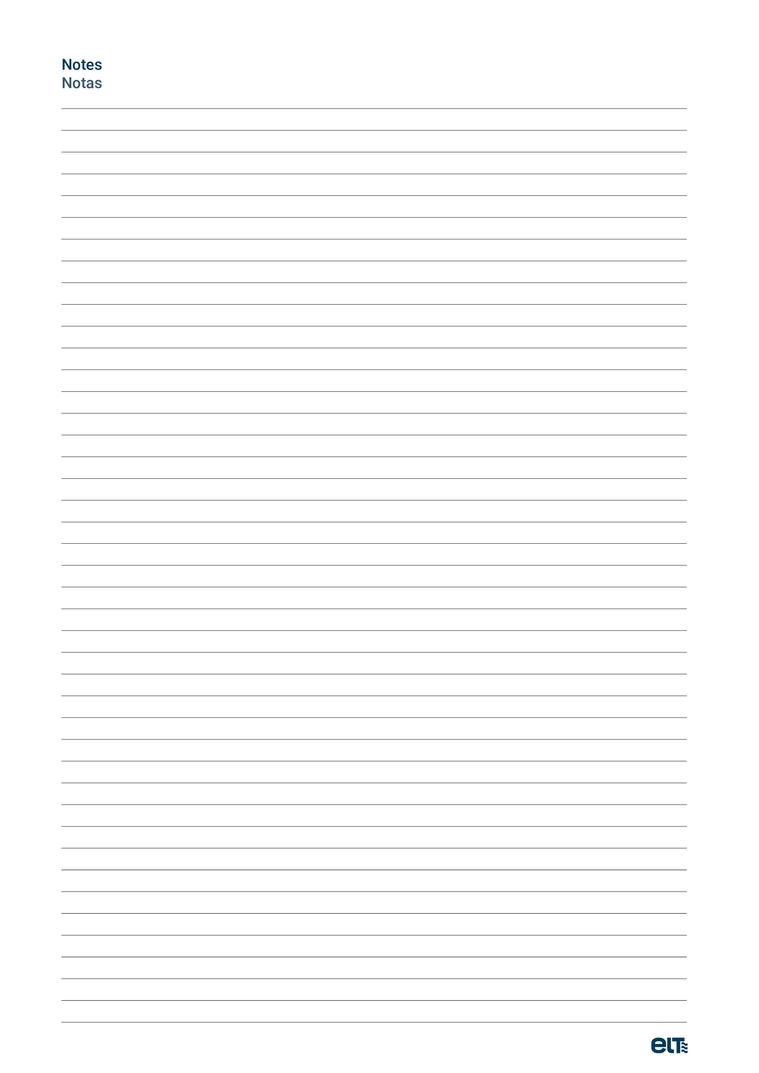

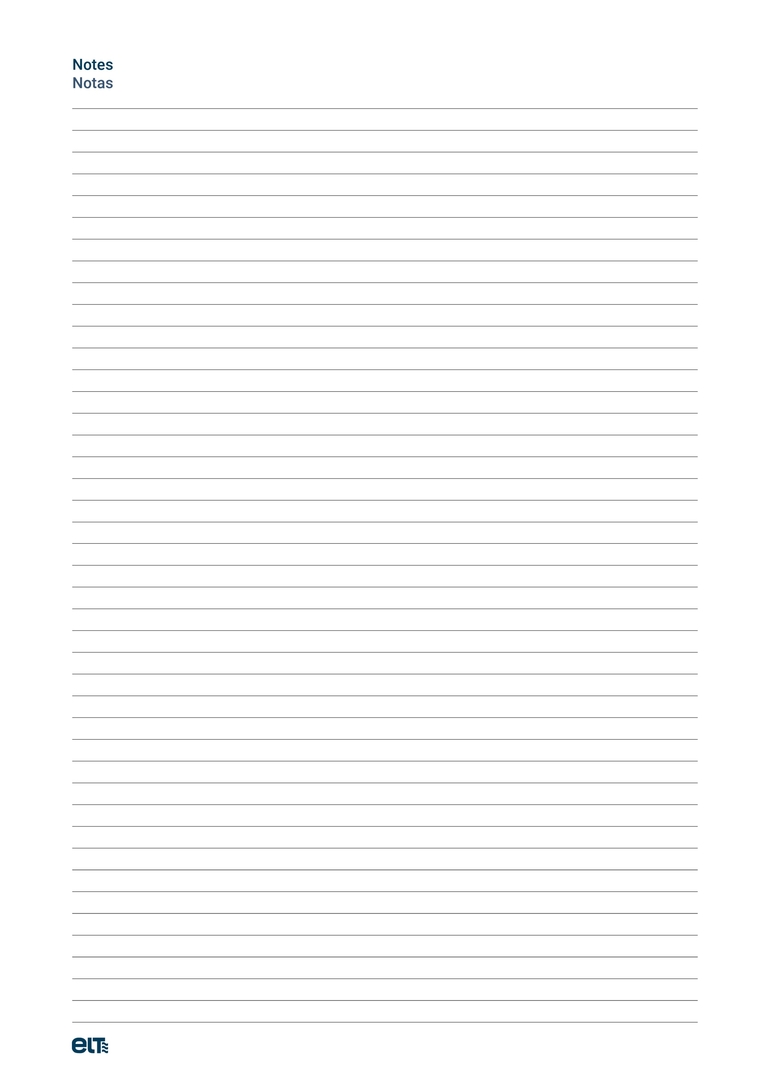

NotesNotas

NotesNotas

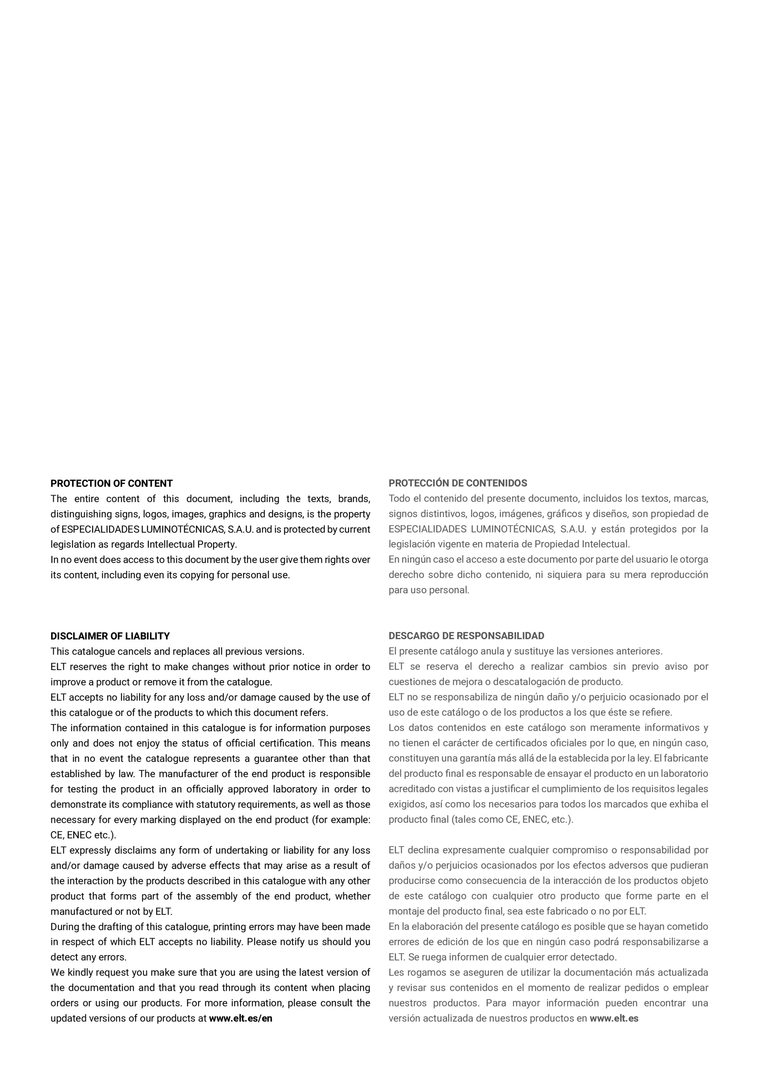

PROTECTION OF CONTENT The  entire  content  of  this  document,  including  the  texts,  brands, distinguishing signs, logos, images, graphics and designs, is the property of ESPECIALIDADES LUMINOTÉCNICAS, S.A.U. and is protected by current legislation as regards Intellectual Property. In no event does access to this document by the user give them rights over its content, including even its copying for personal use.  DISCLAIMER OF LIABILITYThis catalogue cancels and replaces all previous versions. ELT reserves the right to make changes without prior notice in order to improve a product or remove it from the catalogue. ELT accepts no liability for any loss and/or damage caused by the use of this catalogue or of the products to which this document refers. The information contained in this catalogue is for information purposes only  and  does  not  enjoy  the  status  of  official  certification. This  means that in no event the catalogue represents a guarantee other than that established by law. The manufacturer of the end product is responsible for  testing  the  product  in  an  officially  approved  laboratory  in  order  to demonstrate its compliance with statutory requirements, as well as those necessary for every marking displayed on the end product (for example: CE, ENEC etc.).   ELT expressly disclaims any form of undertaking or liability for any loss and/or damage caused by adverse effects that may arise as a result of the interaction by the products described in this catalogue with any other product  that  forms  part  of  the  assembly  of  the  end  product,  whether manufactured or not by ELT. During the drafting of this catalogue, printing errors may have been made in respect of which ELT accepts no liability. Please notify us should you detect any errors.We kindly request you make sure that you are using the latest version of the documentation and that you read through its content when placing orders or using our products. For more information, please consult the updated versions of our products at www.elt.es/enPROTECCIÓN DE CONTENIDOSTodo el contenido del presente documento, incluidos los textos, marcas, signos distintivos, logos, imágenes, gráficos y diseños, son propiedad de ESPECIALIDADES LUMINOTÉCNICAS, S.A.U. y están protegidos por la legislación vigente en materia de Propiedad Intelectual. En ningún caso el acceso a este documento por parte del usuario le otorga derecho  sobre  dicho  contenido,  ni  siquiera  para  su  mera  reproducción para uso personal.DESCARGO DE RESPONSABILIDADEl presente catálogo anula y sustituye las versiones anteriores. ELT  se  reserva  el  derecho  a  realizar  cambios  sin  previo  aviso  por cuestiones de mejora o descatalogación de producto. ELT no se responsabiliza de ningún daño y/o perjuicio ocasionado por el uso de este catálogo o de los productos a los que éste se refiere. Los datos contenidos en este catálogo son meramente informativos y no tienen el carácter de certificados oficiales por lo que, en ningún caso, constituyen una garantía más allá de la establecida por la ley. El fabricante del producto final es responsable de ensayar el producto en un laboratorio acreditado con vistas a justificar el cumplimiento de los requisitos legales exigidos, así como los necesarios para todos los marcados que exhiba el producto final (tales como CE, ENEC, etc.). ELT declina expresamente cualquier compromiso o responsabilidad por daños y/o perjuicios ocasionados por los efectos adversos que pudieran producirse como consecuencia de la interacción de los productos objeto de este catálogo con cualquier otro producto que forme parte en el montaje del producto final, sea este fabricado o no por ELT. En la elaboración del presente catálogo es posible que se hayan cometido errores de edición de los que en ningún caso podrá responsabilizarse a ELT. Se ruega informen de cualquier error detectado.Les rogamos se aseguren de utilizar la documentación más actualizada y revisar sus contenidos en el momento de realizar pedidos o emplear nuestros productos. Para mayor información pueden encontrar una versión actualizada de nuestros productos en www.elt.es

Pol. Ind. Malpica - Calle E nº 1150016 Zaragoza (Spain)Tel. +34 976 573 660elt@elt.eswww.elt.esTECHNICAL LIGHTING  /  ALUMBRADO TÉCNICOINNOVATIONIN LIGHTINGTECHNOLOGYEN/ESFP01/0919-01
